SLK500齊平膜型壓力變送器

當前位置：SHELOK > 產品中心 > 壓力變送器系列 > 衛生型壓力變送器 > >

SLK500齊平膜型壓力變送器

產品概述
SLK500齊平膜型壓力變送器采用平面膜直接感受壓力信號，以擴散硅壓力芯體作為敏感元件，用符合標準的硅油或橄欖油為壓力傳遞介質。測量端采用316L不銹鋼材料，特殊焊接處理的齊平隔離膜片。結構緊湊、耐腐蝕，抗震動、寬范圍溫度補償。SLK500齊平膜型壓力變送器因螺紋端面受力膜片外露直接感受壓力，可防止結垢，不衛生及粘稠壓力堵塞等問題，特別適用于醫療、食品行業有衛生要求的，粘稠流體壓力和液位測量，解決了結垢，堵塞，清潔衛生等問題。廣泛應用于食品、醫藥、釀酒等衛生型行業及測量介質可能結垢場合的壓力測試。

產品特點
1、壓力接口采用316L平膜片結構
2、衛生型，防結垢
3、具有短路保護和反極性保護
4、可測量絕壓、表壓和密封參考?jí)毫?br /> 5、良好地密封性，能長期穩定工作
6、帶換熱片設計，高溫介質應用性能優異
7、多種輸出信號可選擇，可按客戶要求定制

性能參數

量程范圍	0～20kPa…25MPa
壓力類型	表壓、絕壓、密封壓
供電電源	24V、12V
輸出信號	4～20mA、1～5V、0～5V
工作溫度	-20℃～85℃
介質溫度	-40℃～85℃、-40℃～150℃
儲存溫度	-40℃～125℃
零點溫漂	±1.5%FS（＠-20℃～85℃）
靈敏度溫漂	±1.5%FS（＠-20℃～85℃）
過載壓力	150%FS
機械振動	20g（20～5000HZ)
沖擊	100g（11ms）
綜合精度	0.5級
絕緣	100MΩ/250VDC
響應時間	≤1ms（上升到90%FS）
長期穩定性	±0.2%FS/年
防護等級	IP65
防爆等級	本安防爆ExiaⅡCT6
材質	外殼不銹鋼；隔離膜片316L
介質兼容	與隔離膜片兼容的液體與氣體

適用范圍
醫藥衛生、食品、釀酒、乳品、飲料等粘稠易堵塞衛生要求高方便清洗的場合；環保化工涂料、聚氨酯設備、油漆檢測系統…

外形尺寸及接線方式

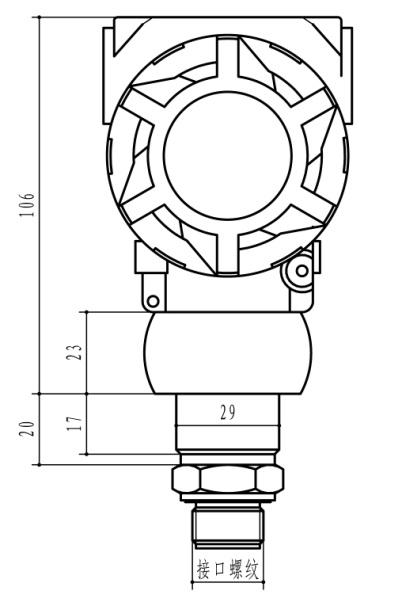

介質溫度 -40℃～85℃ （無散熱片）	尺寸圖單位：mm	J1：2088殼體	J5：赫斯曼
介質溫度 -40℃～85℃ （無散熱片）	尺寸圖單位：mm

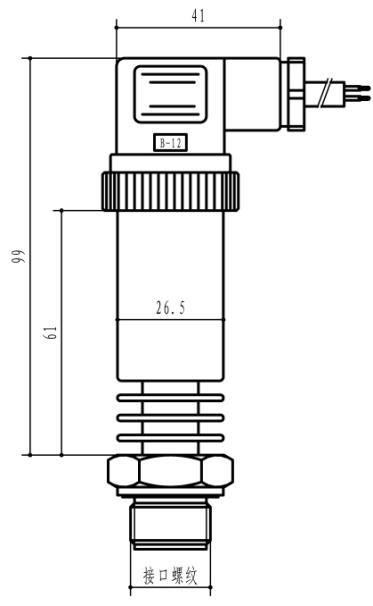

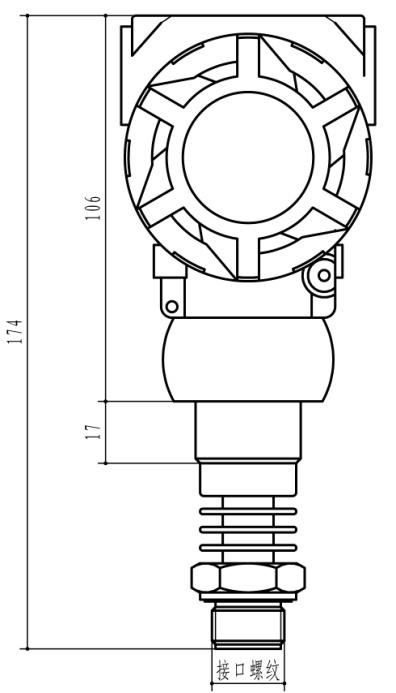

介質溫度 -40℃～150℃ （3片散熱片）	尺寸圖單位：mm	J1：2088殼體	J5：赫斯曼
介質溫度 -40℃～150℃ （3片散熱片）	尺寸圖單位：mm

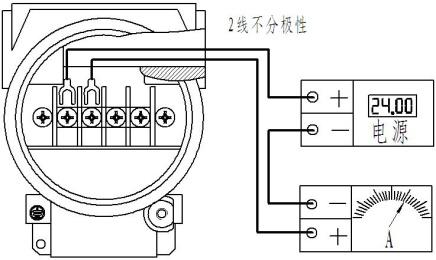

接線方式	電流輸出		紅線：電源+ 綠線：電流輸出

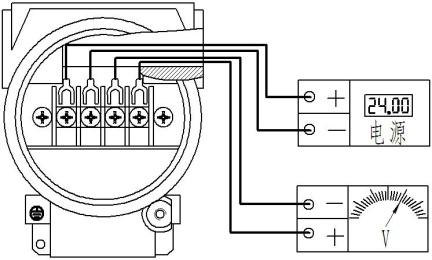

接線方式	電壓輸出		紅線：電源+ 藍線：共地黃線：電壓輸出

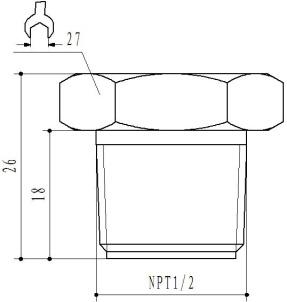

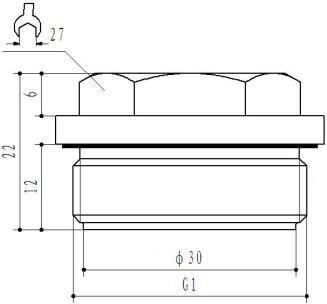

螺紋接口

種類	C1：M20×1.5	C2：G1/2	C3：NPT1/2	C4：G1
尺寸圖單位：mm

訂購指南

產品名稱
SLK500齊平膜型壓力變送器
	量程范圍
	根據客戶要求直接填寫
		電源
		V1:24V DC 、V2:（12V～36V）DC
			輸出信號
			B1:4～20mA、B2:0～10V、B3:1～5V、B4：0～5V、
				接口螺紋
				C1：M20×1.5、C2：G1/2、C3：NPT1/2、C4：G1、C5：其它螺紋
					附加信息
					J1:赫斯曼、J2:2088殼體
					P1：0.5%FS、P2：0.25%FS
					壓力類型
					G:表壓 A:絕壓 S:密封壓
					防爆要求
					E1：本安防爆ExiaⅡCT6 (僅2088殼體有防爆可選)
SLK500	1MPa	V1	B1	C1	J1P1GE1 選型舉例：SLK500-1MPa-V1-B1-C1-J1P1GE1

▲選型說明
表示型號為SLK500、量程為0～1.0MPa、供電電源為24V、輸出信號為4～20mA、螺紋接口為M20×1.5、電氣連接為赫斯曼、精度為0.5%、壓力類型為表壓、本安防爆要求。
▲訂購提示
⑴ 請根據介質溫度選擇散熱片數量：介質溫度為-40℃～85℃，無需散熱片；介質溫度為-40℃～150℃，散熱片數量為3。
⑵ 電氣連接請嚴格按照產品說明書上的接線方法，接線錯誤繪造成放大電路的損壞。
⑶ 安裝時請勿碰觸膜片，膜片一旦損壞，無法維修。
⑷ 若對產品外形和性能參數有特殊要求，本公司可提供定制。
