SLK520法蘭平膜型壓力變送器
產品概述
SLK520法蘭平膜型壓力變送器是為滿足客戶法蘭安裝要求的一款平膜產品。該產品采用進口擴散硅壓力敏感元件，經過長期老化及穩定性篩選，產品性能穩定可靠。SLK520法蘭平膜型壓力變送器以國際標準法蘭盤為接口標準，可實現用戶現場法蘭安裝方式。因受力膜片外露直接感受壓力，便于清潔，且能滿足防潮、防水、防爆等惡劣工況要求，該系列產品廣泛應用于工業過程控制、石油、化工、冶金等含有顆粒粘稠介質。
產品特點
1、2088、3051可選
2、模擬，智能可選
3、有HART協議可選，可遠傳
4、大尺寸膜片，全焊接密封，長期可靠耐用
5、堅固密封良好的鋁合金接線盒，戶外安裝使用
6、防腐金屬膜片可選（鉭、哈C、噴四氟、316L等）
7、有液晶顯示可選
8、特別適用高溫粘稠液體
9、法蘭尺寸可按客戶要求定制，安裝靈活多樣
性能參數
適用范圍
高端設備配套，鍋爐，油田，注塑，重工，化工，蒸汽管網，供水管網
外形結構
SLK520法蘭平膜型壓力變送器是為滿足客戶法蘭安裝要求的一款平膜產品。該產品采用進口擴散硅壓力敏感元件，經過長期老化及穩定性篩選，產品性能穩定可靠。SLK520法蘭平膜型壓力變送器以國際標準法蘭盤為接口標準，可實現用戶現場法蘭安裝方式。因受力膜片外露直接感受壓力，便于清潔，且能滿足防潮、防水、防爆等惡劣工況要求，該系列產品廣泛應用于工業過程控制、石油、化工、冶金等含有顆粒粘稠介質。
產品特點
1、2088、3051可選
2、模擬，智能可選
3、有HART協議可選，可遠傳
4、大尺寸膜片，全焊接密封，長期可靠耐用
5、堅固密封良好的鋁合金接線盒，戶外安裝使用
6、防腐金屬膜片可選（鉭、哈C、噴四氟、316L等）
7、有液晶顯示可選
8、特別適用高溫粘稠液體
9、法蘭尺寸可按客戶要求定制，安裝靈活多樣
性能參數
| 量程范圍 | 0～20kPa…10MPa |
| 壓力類型 | 表壓、絕壓 |
| 供電電源 | 24V |
| 輸出信號 | 4～20mA 、4～20mA+HART協議 |
| 工作溫度 | -20℃～85℃ |
| 介質溫度 | -40℃～150℃ |
| 儲存溫度 | -40℃～125℃ |
| 零點溫漂 | ±2%FS（＠-40℃～85℃） |
| 靈敏度溫漂 | ±2%FS（＠-40℃～85℃） |
| 過載壓力 | 150%FS |
| 機械振動 | 20g（20～5000HZ) |
| 沖擊 | 100g（11ms） |
| 綜合精度 | 0.5級 |
| 絕 緣 | 100MΩ/250VDC |
| 響應時間 | ≤1ms（上升到90%FS） |
| 長期穩定性 | ±0.2%FS/年 |
| 防護等級 | IP65 |
| 材質 | 外殼不銹鋼；隔離膜片316L |
| 介質兼容 | 與316L不銹鋼兼容的各種介質 |
高端設備配套，鍋爐，油田，注塑，重工，化工，蒸汽管網，供水管網
外形結構
|

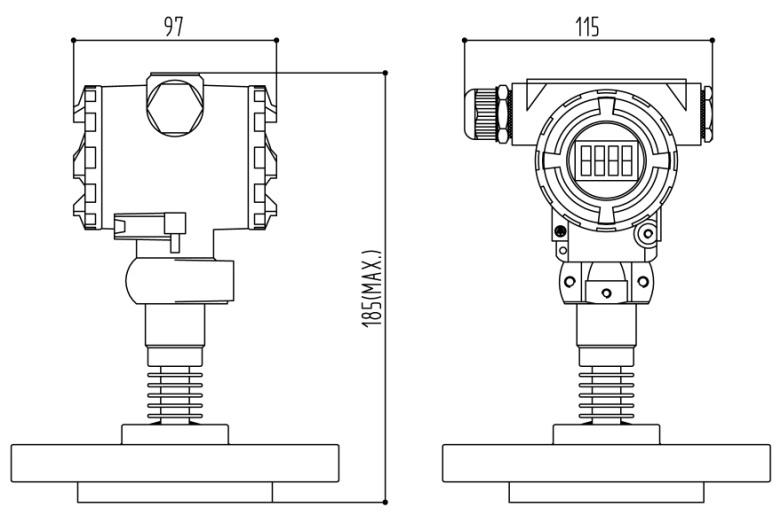

尺寸圖 單位：mm |
 J1：2088殼體 J2：2088殼體（帶顯示） |
|

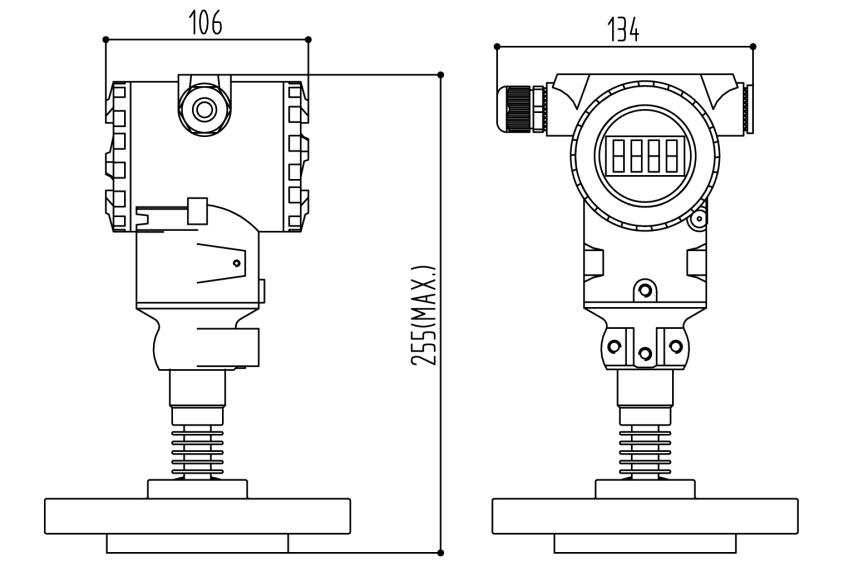

尺寸圖 單位：mm |
 J8：3051殼體 J9：3051殼體（帶顯示） |
| 注 |
1、 該產品為定制產品。 2、 圖示尺寸僅供參考，殼體有3051、2088兩種；線路板有顯示、無顯示兩種；使用有模擬、智能兩種。 |

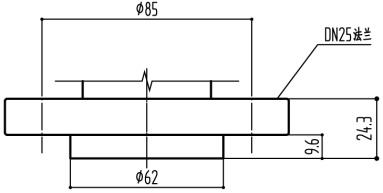

法蘭連接
| F1：DN25法蘭 | F3：DN50法蘭 | F4：DN80法蘭 |
 |
 |
 |

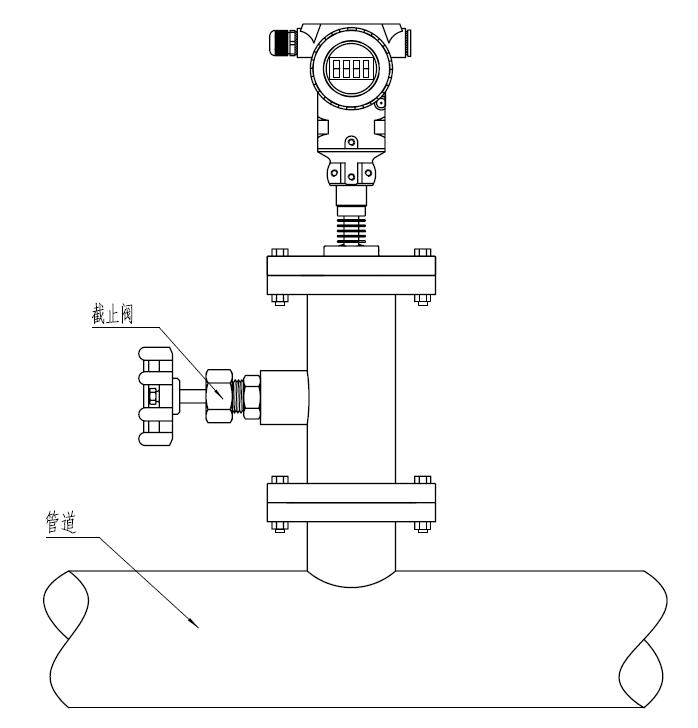

安裝示意（僅供參考）
訂購指南
| 產品名稱 | ||||||||||
| SLK520 | ||||||||||
| 量程范圍 | ||||||||||
| 根據客戶要求直接填寫 | ||||||||||
| 電源 | ||||||||||
| V1:24V DC 、V2:（12V～36V）DC | ||||||||||
| 輸出信號 | ||||||||||
| B1：4～20mA、B2： 4～20mA+HART協議 B3：其它 | ||||||||||
| 法蘭連接 | ||||||||||
| F1：DN25法蘭、F2：DN50法蘭、F3：DN80法蘭、F4：其它規格 | ||||||||||
| 附加信息 | ||||||||||
| J1：2088殼體、J2：2088殼體帶顯示、J3：3051殼體、J4：3051殼體帶顯示 | ||||||||||
| P1：0.5%FS、P2：0.25%FS | ||||||||||
| 壓力類型 | ||||||||||
| G:表壓 A:絕壓 S:密封壓 | ||||||||||
| 防爆要求 | ||||||||||
| E1：本安防爆ExiaⅡCT6 (2088、3051殼體均有防爆可選) | ||||||||||
| SLK520 | 1MPa | V1 | B1 | F1 | J1P1GE1 選型舉例：SLK520-1MPa-V1-B1-F1-J1P1GE1 | |||||
表示型號為SLK520、量程為0～1.0MPa、供電電源為24V、輸出信號為4～20mA、法蘭連接為DN25法蘭、電氣連接為2088殼體、精度為0.5%、壓力類型為表壓、本安防爆要求。
▲訂購提示
⑴ 帶顯示分為數碼管顯示和液晶顯示兩種，請在訂單中說明。
⑵ 若對產品外形和性能參數有特殊要求，本公司可提供定制。
