SLK511TS工業卡箍平膜高溫壓力變送器

當前位置：SHELOK > 產品中心 > 壓力變送器系列 > 數顯型壓力變送器 > >

SLK511TS工業卡箍平膜高溫壓力變送器

產品概述
SLK511TS工業卡箍平膜高溫顯示型壓力變送器采用平面膜直接感受壓力信號，以擴散硅壓力芯體作為敏感元件，內置處理電路將傳感器毫伏信號轉換成標準電壓﹑電流﹑頻率信號輸出，可直接與計算機、控制儀表﹑顯示儀表等相連，可進行遠距離信號傳輸。SLK511TS工業卡箍平膜高溫顯示型壓力變送器卡箍端面受力膜片外露直接感受壓力，可防止結垢，不衛生及粘稠壓力堵塞等問題，廣泛應用于食品、醫藥、釀酒等衛生型行業及測量介質可能結垢場合的壓力測試。

產品特點
1、壓力接口采用316L平膜片結構
2、衛生型，防結垢
3、具有短路保護和反極性保護
4、量程范圍寬，可測量絕壓、表壓和密封參考?jí)毫?br /> 5、良好地密封性，能長期穩定工作
6、帶換熱片設計，高溫介質應用性能優異
7、多種輸出信號可選擇，可按客戶要求定制

性能參數

量程范圍	0～70kPa…10MPa
壓力類型	表壓、絕壓、密封壓
供電電源	24V、12V
輸出信號	4～20mA、1～5V、0～5V
工作溫度	-20℃～85℃
介質溫度	-40℃～85℃、 -40℃～150℃
儲存溫度	-40℃～125℃
零點溫漂	±2%FS（＠-20℃～85℃）
靈敏度溫漂	±2%FS（＠-20℃～85℃）
過載壓力	150%FS
機械振動	20g（20～5000HZ)
沖擊	100g（11ms）
綜合精度	0.5級
絕緣	100MΩ/250VDC
響應時間	≤1ms（上升到90%FS）
長期穩定性	±0.2%FS/年
防護等級	IP65
材質	外殼不銹鋼；卡箍及隔離膜片316L
介質兼容	與316L不銹鋼兼容的各種介質

適用范圍
腐蝕性氣體，液體，蒸汽的壓力和液位測量，壓縮機，空調系統，工業自動化產品配套等…

電氣連接及接線方式

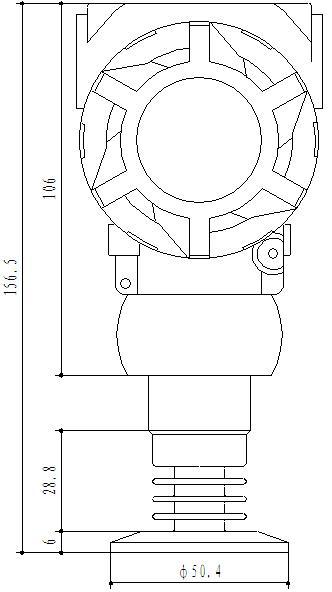

	J1：2088殼體	J5：赫斯曼

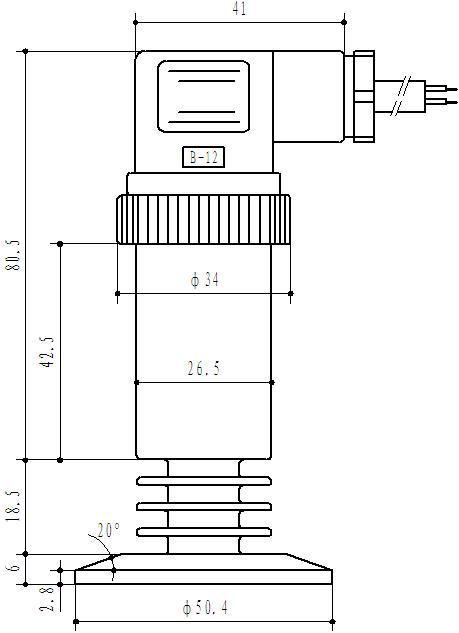

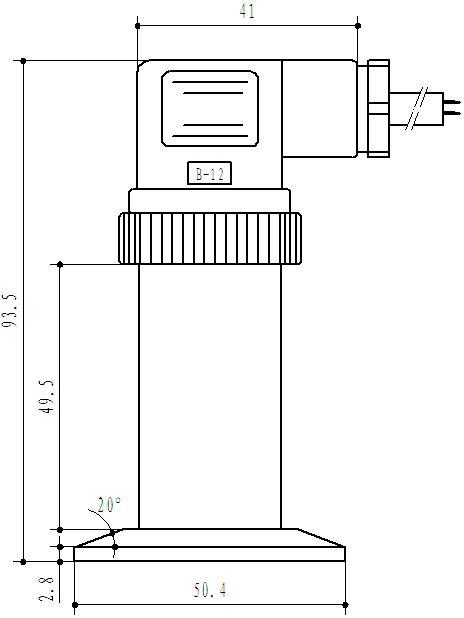

尺寸圖單位：mm	三片散熱片	無散熱片（介質溫度-40℃～85℃）	三片散熱片（介質溫度-40℃～150℃）

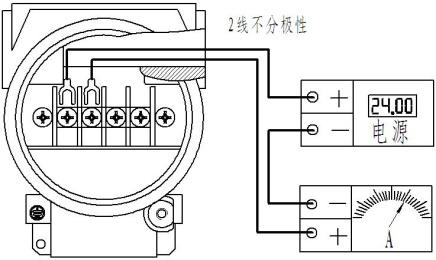

接線方式 (電流輸出）		紅線：電源+ 綠線：電流輸出	紅線：電源+ 綠線：電流輸出
接線方式 (電壓輸出）		紅線：電源+ 藍線：共地黃線：電壓輸出	紅線：電源+ 藍線：共地黃線：電壓輸出

卡箍接口

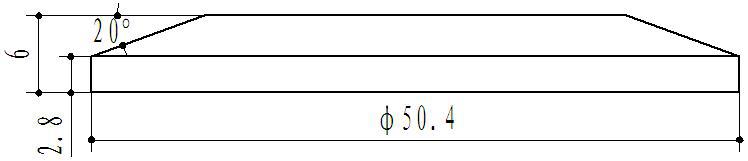

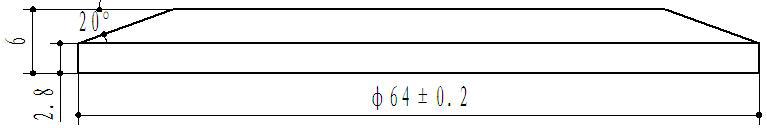

K1：2寸卡箍	K2：2.5寸卡箍

安裝示意（僅供參考）

安裝提示：
1.卡箍平膜為一次性充油，膜片請勿觸碰，防止變形進而損傷內部芯片。
2.赫斯曼常溫型產品，在介質150℃溫度下（消毒時間）工作不要超過十分鐘，防止高溫導致傳感器不能正常工作。
3.在現場安裝或清洗時，請擰緊赫斯曼插座或2088外殼，防止殼體進水損壞內部電路。

訂購指南

產品名稱
SLK511TS
	量程范圍
	根據客戶要求直接填寫
		電源
		V1:24V DC 、V2:（12V～36V）DC
			輸出信號
			B1:4～20mA、B2:0～10V、B3:1～5V、B4：0～5V、
				卡箍接口
				K1：2寸卡箍、K2：2.5寸卡箍
					附加信息
					J1:赫斯曼、J2:2088殼體帶顯示
					P1：0.5%FS、P2：0.25%FS
					壓力類型
					G:表壓 A:絕壓 S:密封壓
					防爆要求
					E1：本安防爆ExiaⅡCT6 (僅2088殼體有防爆可選)
SLK511TS	1MPa	V1	B1	K1	J2P1GE1 選型舉例：SLK511TS-1MPa-V1-B1-K1-J2P1GE1

▲選型說明
表示型號為SLK511TS、量程為0～1.0MPa、供電電源為24V、輸出信號為4～20mA、卡箍接口為2寸卡箍、電氣連接為2088殼體帶顯示、精度為0.5%、壓力類型為表壓、本安防爆要求。
▲訂購提示
⑴ 請根據介質溫度選擇散熱片數量：介質溫度為-40℃～85℃，無需散熱片；介質溫度為-40℃～150℃，散熱片數量為3。
⑵ 2088殼體均有三片散熱片。
⑶ 電氣連接請嚴格按照產品說明書上的接線方法，接線錯誤會造成放大電路的損壞。
⑷ 若對產品外形和性能參數有特殊要求，本公司可提供定制。

產品信息歸西安仕樂克儀表科技有限公司版權所有
