SLK501S工業齊平膜壓力變送器
產品概述
SLK501S工業齊平膜顯示型壓力變送器采用平面膜直接感受壓力信號，以擴散硅壓力芯體作為敏感元件，用符合標準的硅油或橄欖油為壓力傳遞介質。測量端采用316L不銹鋼材料，特殊焊接處理的齊平隔離膜片。結構緊湊、耐腐蝕，抗震動、寬范圍溫度補償。SLK501S工業齊平膜顯示型壓力變送器因螺紋端面受力膜片外露直接感受壓力，可防止結垢，不衛生及粘稠壓力堵塞等問題，特別適用于醫療、食品行業有衛生要求的，粘稠流體壓力和液位測量，解決了結垢，堵塞，清潔衛生等問題。廣泛應用于食品、醫藥、釀酒等衛生型行業及測量介質可能結垢場合的壓力測試。
產品特點
1、壓力接口采用316L平膜片結構
2、衛生型，防結垢
3、具有短路保護和反極性保護
4、可測量絕壓、表壓和密封參考壓力
5、良好地密封性，能長期穩定工作
6、帶換熱片設計，高溫介質應用性能優異
7、多種輸出信號可選擇，可按客戶要求定制
性能參數
適用范圍
醫藥衛生、食品、釀酒、乳品、飲料等粘稠易堵塞衛生要求高方便清洗的場合；環保化工涂料、聚氨酯設備、油漆檢測系統…
外形尺寸及接線方式
SLK501S工業齊平膜顯示型壓力變送器采用平面膜直接感受壓力信號，以擴散硅壓力芯體作為敏感元件，用符合標準的硅油或橄欖油為壓力傳遞介質。測量端采用316L不銹鋼材料，特殊焊接處理的齊平隔離膜片。結構緊湊、耐腐蝕，抗震動、寬范圍溫度補償。SLK501S工業齊平膜顯示型壓力變送器因螺紋端面受力膜片外露直接感受壓力，可防止結垢，不衛生及粘稠壓力堵塞等問題，特別適用于醫療、食品行業有衛生要求的，粘稠流體壓力和液位測量，解決了結垢，堵塞，清潔衛生等問題。廣泛應用于食品、醫藥、釀酒等衛生型行業及測量介質可能結垢場合的壓力測試。
產品特點
1、壓力接口采用316L平膜片結構
2、衛生型，防結垢
3、具有短路保護和反極性保護
4、可測量絕壓、表壓和密封參考壓力
5、良好地密封性，能長期穩定工作
6、帶換熱片設計，高溫介質應用性能優異
7、多種輸出信號可選擇，可按客戶要求定制
性能參數
| 量程范圍 | 0～20kPa…25MPa |
| 壓力類型 | 表壓、絕壓、密封壓 |
| 供電電源 | 24V、12V |
| 輸出信號 | 4～20mA、1～5V、0～5V |
| 工作溫度 | -20℃～85℃ |
| 介質溫度 | -40℃～85℃、-40℃～150℃ |
| 儲存溫度 | -40℃～125℃ |
| 零點溫漂 | ±1.5%FS（＠-20℃～85℃） |
| 靈敏度溫漂 | ±1.5%FS（＠-20℃～85℃） |
| 過載壓力 | 150%FS |
| 機械振動 | 20g（20～5000HZ) |
| 沖擊 | 100g（11ms） |
| 綜合精度 | 0.5級 |
| 絕 緣 | 100MΩ/250VDC |
| 響應時間 | ≤1ms（上升到90%FS） |
| 長期穩定性 | ±0.2%FS/年 |
| 防護等級 | IP65 |
| 防爆等級 | 本安防爆ExiaⅡCT6 |
| 材質 | 外殼不銹鋼；隔離膜片316L |
| 介質兼容 | 與隔離膜片兼容的液體與氣體 |
醫藥衛生、食品、釀酒、乳品、飲料等粘稠易堵塞衛生要求高方便清洗的場合；環保化工涂料、聚氨酯設備、油漆檢測系統…
外形尺寸及接線方式
|

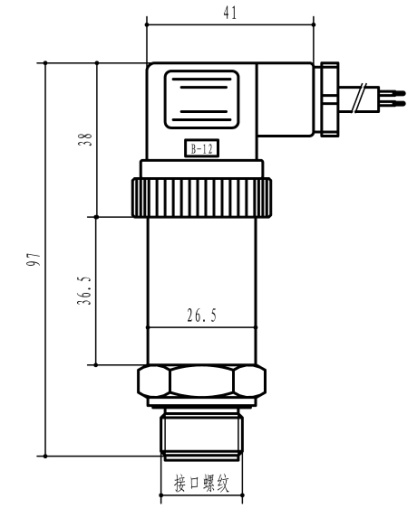

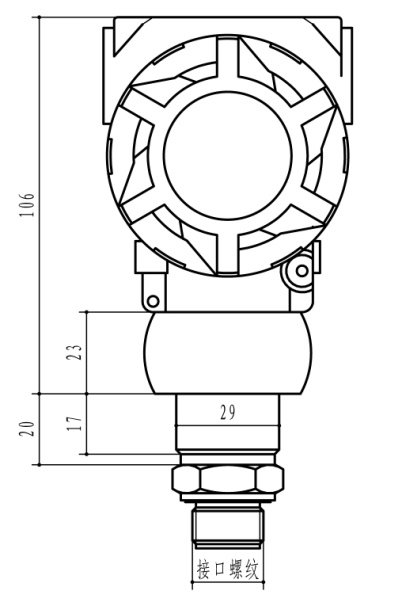

介質溫度 -40℃～85℃ （無散熱片） |
尺寸圖 單位：mm |
J1：2088殼體 | J5：赫斯曼 |
 |
 |
||
|

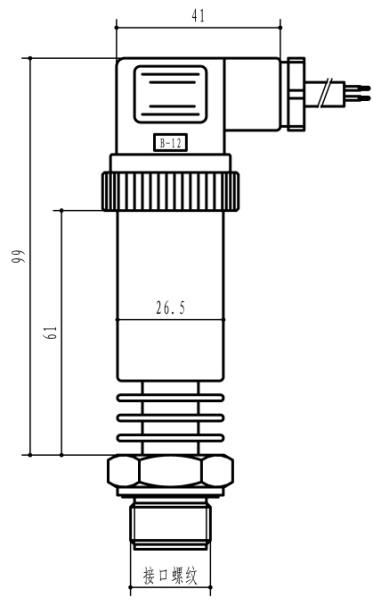

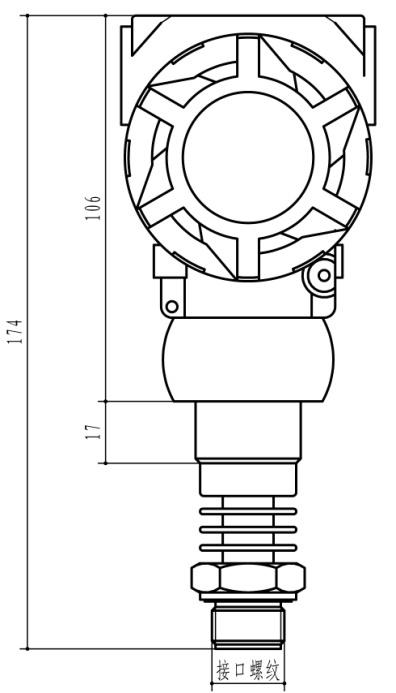

介質溫度 -40℃～150℃ （3片散熱片） |
尺寸圖 單位：mm |
J1：2088殼體 | J5：赫斯曼 |
 |
 |
||
| 接線方式 | 電流輸出 |
 |
紅線：電源+ 綠線：電流輸出 |

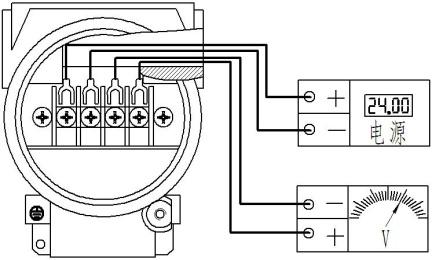

| 電壓輸出 |
 |
紅線：電源+ 藍線：共地 黃線：電壓輸出 |

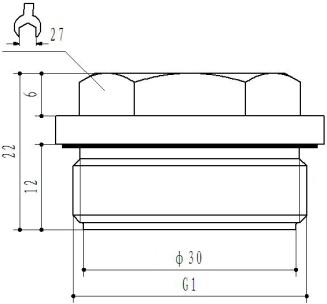

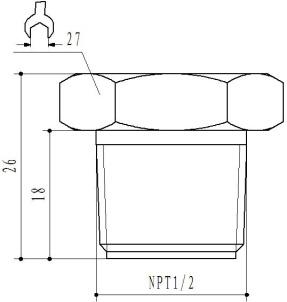

螺紋接口
| 種類 | C1：M20×1.5 | C2：G1/2 | C3：NPT1/2 | C4：G1 |
|
尺寸圖 單位：mm |
 |
 |
 |
 |
訂購指南
| 產品名稱 | ||||||||||
| SLK501S工業齊平膜顯示型壓力變送器 | ||||||||||
| 量程范圍 | ||||||||||
| 根據客戶要求直接填寫 | ||||||||||
| 電源 | ||||||||||
| V1:24V DC 、V2:（12V～36V）DC | ||||||||||
| 輸出信號 | ||||||||||
| B1:4～20mA、B2:0～10V、B3:1～5V、B4：0～5V、 | ||||||||||
| 接口螺紋 | ||||||||||
| C1：M20×1.5、C2：G1/2、C3：NPT1/2、C4：G1、C5：其它螺紋 | ||||||||||
| 附加信息 | ||||||||||
| J1:赫斯曼、J2:2088殼體顯示 | ||||||||||
| P1：0.5%FS、P2：0.25%FS | ||||||||||
| 壓力類型 | ||||||||||
| G:表壓 A:絕壓 S:密封壓 | ||||||||||
| 防爆要求 | ||||||||||
| E1：本安防爆ExiaⅡCT6 (僅2088殼體有防爆可選) | ||||||||||
| SLK501S | 1MPa | V1 | B1 | C1 | J2P1GE1 選型舉例：SLK501S-1MPa-V1-B1-C1-J2P1GE1 | |||||
表示型號為SLK501S、量程為0～1.0MPa、供電電源為24V、輸出信號為4～20mA、螺紋接口為M20×1.5、電氣連接為2088殼體帶顯示、精度為0.5%、壓力類型為表壓、本安防爆要求。
▲訂購提示
⑴ 請根據介質溫度選擇散熱片數量：介質溫度為-40℃～85℃，無需散熱片；介質溫度為-40℃～150℃，散熱片數量為3。
⑵ 電氣連接請嚴格按照產品說明書上的接線方法，接線錯誤繪造成放大電路的損壞。
⑶ 安裝時請勿碰觸膜片，膜片一旦損壞，無法維修。
⑷ 若對產品外形和性能參數有特殊要求，本公司可提供定制。
