3051壓力變送器表頭顯示FAIL故障

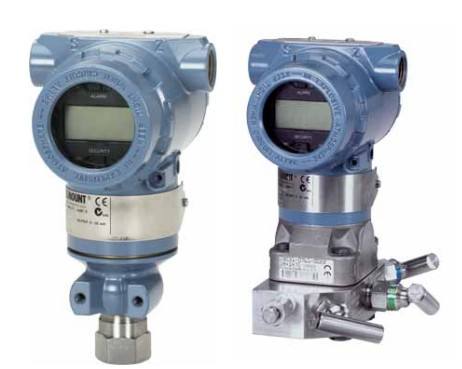

　　羅斯蒙特3051測量壓力的壓力變送器，最近有好幾臺都出現了，表頭顯示“FAIL”，遠傳數據最大值或者壞值的情況。DCS數據通道改換到別的變送器都正常，判斷只是壓力變送器故障，HART也掛不進去。

　　從現場工程師那里我們了解到，如果變送器表頭顯示FAIL，可以通過如下幾個方面來檢測故障。

　　1，看一下膜片是否損傷了，如果沒有，拆下來后在室內模擬通電后用筷子按壓一下，看是否有壓力顯示，如果有顯示變化，你只能再拆一部，看看里面是不是變送模塊壞了，因為變送器模塊都是集成化的，如果壞了只能進行更換新的了。

　　2，羅斯蒙特的變送器及其容易受電磁干擾,看看變送器附近是否有大型的電器設備，連3051的線一定要做好接地，現場變送器也最好做一下接地，然后用HART通訊一下,如果還不行的話, 在線路上串一個250歐姆的電阻再登陸一下，如果還是無法進入，那就有可能是表頭壞了。

　　3，如果帶毛細管，毛細管漏油也可能出現這種情況，可以返廠檢查。

　　4，冬天的時候壓變測量介質結冰。膨脹導致FAIL MOUDLE故障顯示，輸出最大電流，處理方式：更換新表，舊的返廠維修！夏季表頭進水嚴重，出現FAIL MOUDLE故障顯示。這時更換電子模塊會顯示正常。

　　從現場來看，3051壓力變送器表頭顯示FAIL的故障，以膜片損傷或電子模塊損壞這兩個因素居多，建議是聯系廠家更換。

　　關于HART掛不進去的問題，方案如下：

　　1.hart的接入方法是否正確；這會影響故障判斷；

　　2.在變送器故障情況下，hart接不進去證明主板有問題，找一個同樣的表換一下主板重新測試。

　　在變送器無故障的情況下，HART掛不上有很大可能是跳線的問題。解決步驟如下:

　　1，關掉電源。

　　2，拆下與接線端子相對一側的表蓋。

　　3，重新設定跳線，所寫保護設定在OFF狀態。

　　關于3051壓力變送器表頭顯示FAIL故障問題及解決方案，我們先講到這里，如果您需要進行3051壓力變送器選型和采購，可咨詢我們的在線客服。

　　關于羅斯蒙特3051壓力變送器更多技術資料，我們將會在后期一一奉獻，請持續關注本站，關注西安市仕樂克科技有限公司。

　　3051錯誤代碼和故障分析

　　3051壓力變送器菜單內容：

　　Error（錯誤）：錯誤信息顯示在液晶表頭顯示器上通報影響變送器運行的嚴重問題。在錯誤狀態得到糾正之前表頭一 直顯示錯誤信息而且模擬輸出被強制改動到指定的報警水平。在報警狀態下不顯示其他變送器信息。

　　FAIL（故障）：變送器 CPU 主板和傳感器模塊不兼容。

　　Fail Module（故障模塊）：傳感器模塊斷開或出現故障。檢驗傳感器模塊帶狀電纜是否連接到電子線路板的后端。如果帶狀電纜連接正確，表明傳感器模塊內部有故障。故障的可能來源包括：傳感器模塊接收不到壓力或溫度更新。模塊中影響變送器運行的非易失內存故障被內存檢驗程序檢測。

　　Fail Elect（故障電子線路板）：由于內部故障，變送器電子線路板出現故障。有些故障電子線路板錯誤用戶可以修理。任何以“FACTORY（工廠）”結尾的錯誤信息表明該錯誤不可修理。

　　Fail Config（故障組態）：在某個位置檢測到影響變送器運行的內存故障，并且該故障用戶可以修理。

　　Warnings（警告）：液晶顯示器上出現的警告向您通報變送器或變送器當前運行出現用戶可以修理的問題。警告與變送器其他信息交替出現，直到警告狀態得到糾正或變送器結束產生警告信息的運行為止。

　　Press Limit（壓力極限值）：變送器讀出的過程變量不在變送器量程之內。

　　Temp Limit（溫度極限值）：由變送器讀出的第二變量溫度不在變送器量程之內。

　　Curr Fixed（電流固定值）：變送器處于多站式模塊。模擬輸出不能跟蹤壓力變化。

　　Curr Saturd（電流飽和值）：由模塊讀出的壓力不在指定量程之內并且模擬輸出被強制改動到飽和電平。

　　Loop Test（回路測試）：回路測試正在進行。在回路測試或 4-20 mA 微調過程中，模擬輸出被設置成固定值。表頭顯示器將在選定的以毫安為單位的電流值與“LOOP TEST（回路測試）”之間進行交替顯示。

　　Xmtr Info（變送器信息）：在變送器內存中，由內存檢驗程序檢測到非易失內存故障。

　　Operation（運行）：正常運行信息出現在液晶表頭上以確認動作或通報變送器運行狀態。運行信息與其他變送器信息一起顯示并保證不會對變送器的設置進行修正或改變。

　　Zero Pass（零點通過）：用本機零點調整按鈕設置的零點值被變送器驗收并且輸出應變成 4 mA。

　　Zero Fail（零點故障）：用本機零點調整按鈕設置的零點值超出特定量程的最大量程比或者由變送器經受的壓力超過傳感器的極限值。

　　Span Pass（量程通過）：用本機量程調整按鈕設置的量程值被變送器驗收并且輸出應改變為 20 mA。

　　Span Fail（量程故障）：用本機量程調整按鈕設置的量程值超過特定量程的最大量程比或者由變送器經受的壓力超過傳感器的極限值。

　　LOCAL DSBLD（本機禁用）：在用一體化零點與量程按鈕進行重置量程時會出現該條信息，表明變送器本機零點與量程調整功能被禁用。本機調整功能可能被變送器電路板上的變送器安全跳線禁用或者通過 275 型通訊裝置命令禁用。有關安全跳線和軟件鎖定的信息。

　　Write Protect（寫保護）：在安全跳線處于 ON（開）位置時，如果您試圖改變變送器的組態數據，該條信息就會出現。
