3051壓力變送器菜單內容和故障檢修表 3051壓力變送器的精度標定
3051壓力變送器菜單內容和故障檢修表,我們先來說一說菜單內容，3051壓力變送器液晶表頭顯示縮寫的運行、錯誤和警告信息便于變送器故障檢修。信息的顯示順序按其優先級排列，正常運行的信息在最后顯示。為確定顯示信息的原因，采用 HART 通訊裝置進一步向變送器查詢。下面我們就來告訴大家液晶顯示屏上出現在字母表示什么意思。 3051壓力變送器菜單內容：
Error（錯誤）：錯誤信息顯示在液晶表頭顯示器上通報影響變送器運行的嚴重問題。在錯誤狀態得到糾正之前表頭一直顯示錯誤信息而且模擬輸出被強制改動到指定的報警水平。在報警狀態下不顯示其他變送器信息。
FAIL（故障）：變送器 CPU 主板和傳感器模塊不兼容。如果遇到此條信息并需要幫助，請撥打 800-999-9307 與羅斯蒙特客戶中心聯系。
Fail Module（故障模塊）：傳感器模塊斷開或出現故障。檢驗傳感器模塊帶狀電纜是否連接到電子線路板的后端。如果帶狀電纜連接正確，表明傳感器模塊內部有故障。故障的可能來源包括：傳感器模塊接收不到壓力或溫度更新。模塊中影響變送器運行的非易失內存故障被內存檢驗程序檢測.
Fail Elect（故障電子線路板）：由于內部故障，變送器電子線路板出現故障。有些故障電子線路板錯誤用戶可以修理。任何以“FACTORY（工廠）”結尾的錯誤信息表明該錯誤不可修理。
Fail Config（故障組態）：在某個位置檢測到影響變送器運行的內存故障，并且該故障用戶可以修理。
Warnings（警告）：液晶顯示器上出現的警告向您通報變送器或變送器當前運行出現用戶可以修理的問題。警告與變送器其他信息交替出現，直到警告狀態得到糾正或變送器結束產生警告信息的運行為止。
Press Limit（壓力極限值）：變送器讀出的過程變量不在變送器量程之內。 Temp Limit（溫度極限值）：由變送器讀出的第二變量溫度不在變送器量程之內。 Curr Fixed（電流固定值）：變送器處于多站式模塊。模擬輸出不能跟蹤壓力變化。
Curr Saturd（電流飽和值）：由模塊讀出的壓力不在指定量程之內并且模擬輸出被強制改動到飽和電平。
Loop Test（回路測試）：回路測試正在進行。在回路測試或 4-20 mA 微調過程中，模擬輸出被設置成固定值。表頭顯示器將在選定的以毫安為單位的電流值與“LOOP TEST（回路測試）”之間進行交替顯示。
Xmtr Info（變送器信息）：在變送器內存中，由內存檢驗程序檢測到非易失內存故障。
Operation（運行）：正常運行信息出現在液晶表頭上以確認動作或通報變送器運行狀態。運行信息與其他變送器信息一起顯示并保證不會對變送器的設置進行修正或改變。
Zero Pass（零點通過）：用本機零點調整按鈕設置的零點值被變送器驗收并且輸出應變成 4 mA。
Zero Fail（零點故障）：用本機零點調整按鈕設置的零點值超出特定量程的最大
量程比或者由變送器經受的壓力超過傳感器的極限值。
Span Pass（量程通過）：用本機量程調整按鈕設置的量程值被變送器驗收并且輸出應改變?yōu)?20 mA。
Span Fail（量程故障）：用本機量程調整按鈕設置的量程值超過特定量程的最大量程比或者由變送器經受的壓力超過傳感器的極限值。
LOCAL DSBLD（本機禁用）：在用一體化零點與量程按鈕進行重置量程時會出現該條信息，表明變送器本機零點與量程調整功能被禁用。本機調整功能可能被變送器電路板上的變送器安全跳線禁用或者通過 275 型通訊裝置命令禁用。有關安全跳線和軟件鎖定的信息。
Write Protect（寫保護）：在安全跳線處于 ON（開）位置時，如果您試圖改變變送器的組態數據，該條信息就會出現。更多有關安裝跳線信息。 3051壓力變送器故障檢修表:
3051壓力變送器的精度標定
精度、計算值或估計值與真值（或被認為是真值）之間的接近程度。準確性，不確定性和錯誤，是指過程中的實際價值和由傳感器示值之間的差額。精度的下降，被稱為校準漂移或校準的轉變。 壓力變送器的精度取決于如何對羅斯蒙特變送器校準和多久才可以保持其校準準確度。
壓力變送器的設計通常使輸入和輸出之間的關系主要是呈線性的。 因此，為直角坐標系上的壓力變送器的校準曲線（XY軸）是一條直線，由下列公式表示：
Y = MX + B（1）
其中 m是直線的斜率，b是其攔截。 斜率也被稱為增益 ，攔截也被稱為零偏移或偏離 。 變送器的測量范圍是最小到最大的壓力（例如，0到2500磅）。 表示輸入范圍（例如，0至2500 psi）的壓力，電信號輸出范圍（例如，4至20 mA或1至5 V）表示。羅斯蒙特變
天津比利科技發展有限公司
送器校準的最低壓力被稱為零和偏移和偏離的代名詞。 變送器通常標定了理想的壓力測量范圍（例如，范圍0到2500 psi的壓力變送器具有500至1500 psi）。 這被稱為變送器的校準范圍或跨度 。
校準后的壓力變送器的初始精度確定了精度的校準標準，它是基于校準過程中的準確性。精度通常用量程的百分比表示。 工業壓力變送器（包括絕對和差壓變送器）的初始校準通常被稱為作為替補出廠的校準 。
變送器的精度校準
最有效的減輕壓力變送器漂移的辦法是通過及時檢測和校準。 定期校準壓力變送器通常包括兩個步驟：（1）確定是否需要校準;（2）校準羅斯蒙特變送器。通過應用系統輸入的一系列信號如：（0，25，50，75，100，75，50，25，跨度0％），然后調整必要的零跨度，使傳感器達到羅斯蒙特變送器校準驗收標準。
通常情況下，校準后，儀器將返回到現場，直到它再次出現漂移。一般情況一直校準可以用一到三年的時間。當壓力變送器在現場進行校準，校準信號輸入往往會產生通過使用一個穩定的壓力源（例如，壓力瓶和壓力調節器）和精密壓力表。也可以使用自動壓力傳感器校準設備，采用數字技術改進校準精度更加方便。 這種系統使用一個可編程的壓力源產生已知的壓力信號便可以了。
隨著壓力變送器技術的發展，目前市場上出現了包括智能變送器，結合光纖傳輸能力的光纖傳感器，無線傳感器等羅斯蒙特變送器。 然而減小降低變送器精度的一系列因素如：溫度，壓力，濕度，振動，維護活動正常老化使校準漂移對變送器精度的影響同樣是十分重要的挑戰。
以下是相關提問：
1、羅斯蒙特3051變送器最小刻度值怎么修改？
調量程的時候不是可以調嗎？ 你可以精確到小數點后兩位。以前3051有指針的可以說是刻度，現在是數顯的您說的刻度是神馬？調零？？

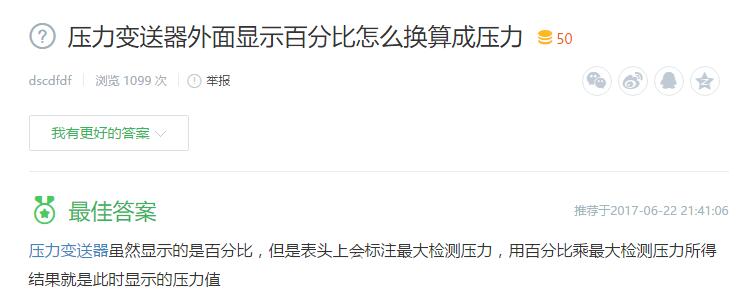

2、壓力變送器外面顯示百分比怎么換算成壓力？
壓力變送器雖然顯示的是百分比，但是表頭上會標注最大檢測壓力，用百分比乘最大檢測壓力所得結果就是此時顯示的壓力值
3、羅斯蒙特3051CD0A所能承受的最大靜壓是多少？
我銷售變送器我告訴你0A是承受的最大靜壓5171KPA1A承受的最大靜壓13.8MPA、2-5A最大耐壓25MPA

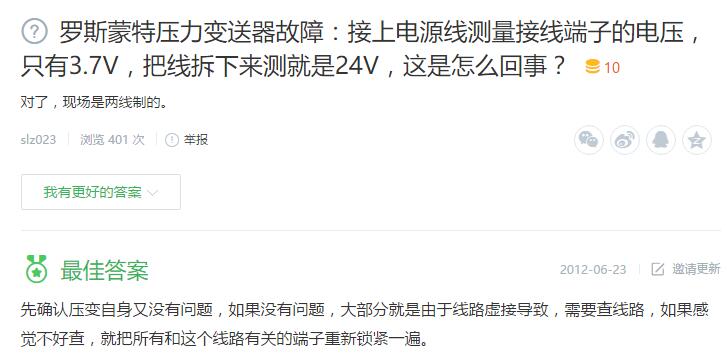

4、羅斯蒙特壓力變送器故障：接上電源線測量接線端子的電壓，只有3.7V，把線拆下來測就是24V，這是怎么回事？（對了，現場是兩線制的。）
先確認壓變自身又沒有問題，如果沒有問題，大部分就是由于線路虛接導致，需要查線路，如果感覺不好查，就把所有和這個線路有關的端子重新鎖緊一遍。
