工作原理

工作時，高、低壓側的隔離膜片和灌充液將過程壓力傳遞給灌充液，接著灌充液將壓力傳遞到傳感器中心的傳感膜片上。

產品描述

羅斯蒙特3051微差壓變送器 是用于防止管道中的介質直接進入變送器里的壓力傳感器組件，它與變送器之間是靠注滿流體的毛細管連接起來的。用于測量液體、氣體或蒸汽的液位、流量

技術參數

總體性能：±0.15%

精度：±0.075%

差壓：校驗量程從0.5inH2O至2000psi

表壓：校驗量程從2.5inH2O至2000psi

設計小巧、堅固而質輕，易于安裝

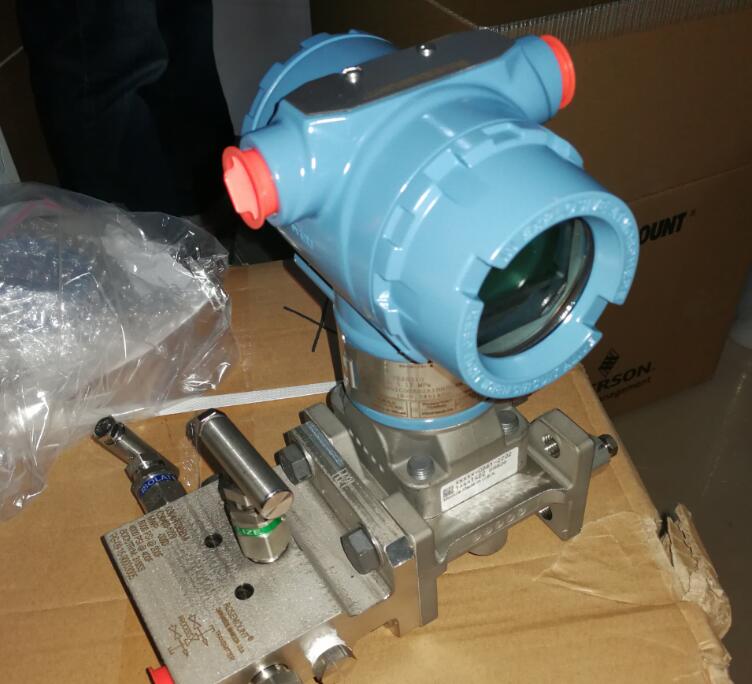

　　羅斯蒙特3051微差壓變送器

　　是用于防止管道中的介質直接進入變送器里的壓力傳感器組件，它與變送器之間是靠注滿流體的毛細管連接起來的。用于測量液體、氣體或蒸汽的液位、流量和壓力，然后將其轉變成

　　4～20mA DC信號輸出。

　　差壓/壓力變送器帶上遠傳密封裝置后，就成為遠傳差壓/壓力變送器，它仍具有差壓/壓力變送器的各種特點。可與HART手操器相互通訊，通過它進行設定，監控。

　　可避免被測介質直接和變送器的隔離膜片接觸，這種測量方法適用于下述幾種情況：

　　1、被測介質對變送器敏感元件有腐蝕作用

　　2、需要將高溫被測介質與變送器隔離

　　3、被測介質中有固體懸浮物或高粘度介質

　　4、被測介質由引壓管引同時易固化或結晶

　　5、更換被測介質需嚴格凈化測量頭

　　6、測量頭必須保持衛生，嚴禁污染。使用對象：腐蝕性或粘性的液體

　　注意：真空場合不宜采用遠傳變送器。

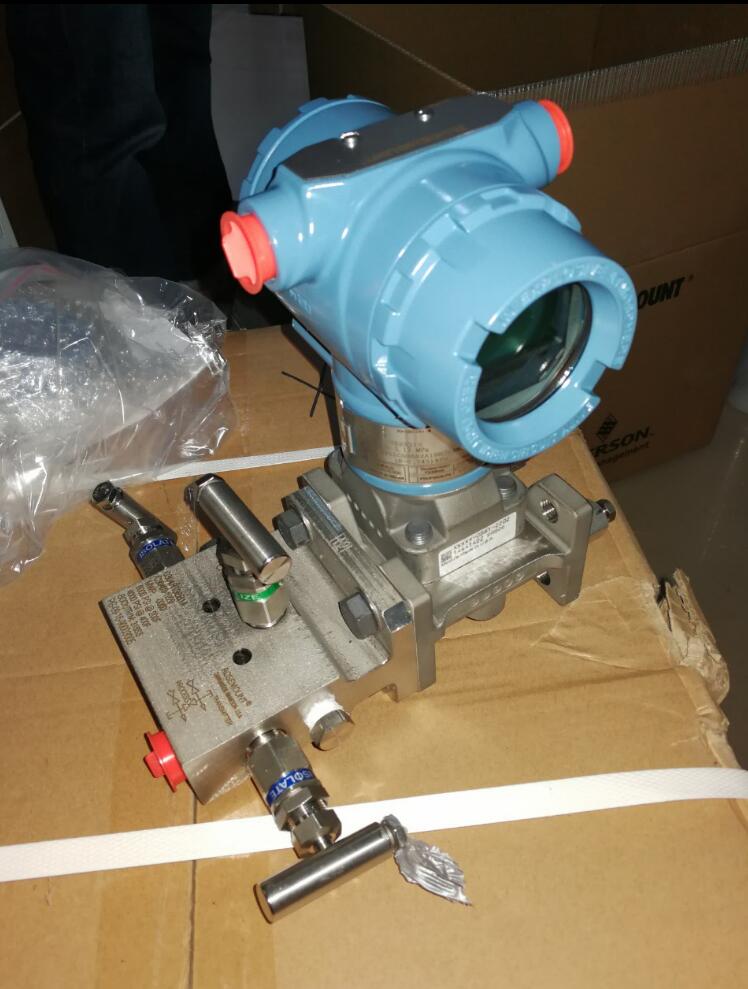

　　羅斯蒙特3051微差壓變送器

　　主要分類

　　遠傳差壓/壓力變送器遠傳裝置形式有四種：

　　1、扁平式遠傳裝置（標準3″、工作壓力2.5MPa）

　　2、型螺紋安裝式遠傳裝置（最大工作壓力10MPa）

　　3、型法蘭安裝式遠傳裝置

　　4、型插入筒式遠傳裝置（標準3″或4″，工作壓力2.5MPa）

　　遠傳差壓/壓力變送器[1]的選型方法：

　　羅斯蒙特3051微差壓變送器

　　特點分析

　　模擬型特點

　　●精度高

　　●量程、零點外部連續可調

　　●穩定性能好

　　●正遷移可達500%、負遷移可達600%

　　●二線制

　　●阻尼可調、耐過壓

　　●固體傳感器設計

　　●無機械可動部件、維修量少

　　●重量輕（2.4kg）

　　●全系列統一結構、互換性強

　　●小型化（166mm總高）

　　●接觸介質的膜片材料可選

　　●單邊抗過壓強

　　●低壓澆鑄鋁合金殼體

　　智能型特點：

　　●超級的測量性能，用于壓力、差壓、液位、流量測量

　　●數字精度：+（-）0.05%

　　●模擬精度：+（-）0.75%+（-）0.1%F.S

　　●全性能：+（-）0.25F.S

　　●穩定性：0.25% 60個月

　　●量程比：100：1

　　●測量速率：0.2S

　　●小型化（2.4kg）全不銹鋼法蘭，易于安裝

　　●過程連接與其它產品兼容，實現最佳測量

　　●世界上唯一采用H合金護套的傳感器（專利技術），實現了優良的冷、熱穩定性

　　●采用16位計算機的智能變送器

　　●標準4-20mA，帶有基于HART協議的數字信號，遠程操控

　　●支持向現場總線與基于現場控制的技術的升級。
