工作原理

工作時，高、低壓側的隔離膜片和灌充液將過程壓力傳遞給灌充液，接著灌充液將壓力傳遞到傳感器中心的傳感膜片上。

產品描述

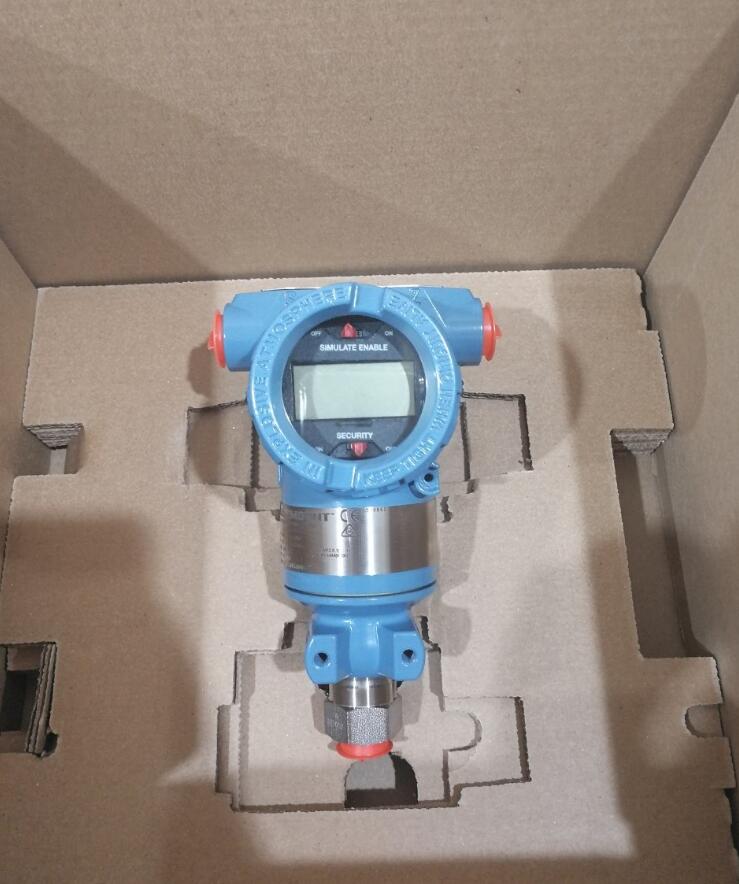

羅斯蒙3051tg壓力變送器是經過40年電力行業考驗的羅斯蒙特壓力變送器中的常用產品之一。具有高可靠性、長期穩定性和易于維護的設計。羅斯蒙特壓力變送器無論從設計到安裝，從維

技術參數

總體性能：±0.15%

精度：±0.075%

差壓：校驗量程從0.5inH2O至2000psi

表壓：校驗量程從2.5inH2O至2000psi

設計小巧、堅固而質輕，易于安裝

　　羅斯蒙3051tg壓力變送器是經過40年電力行業考驗的羅斯蒙特壓力變送器中的常用產品之一。具有高可靠性、長期穩定性和易于維護的設計。羅斯蒙特壓力變送器無論從設計到安裝，從維護到操作都能實現最優化的測量概念。

　　羅斯蒙特的3051tg壓力變送器，3051ta絕壓變送器集傳感器、電子技術與單隔離膜片設計與一體，實現表壓和絕壓測量的校驗量程從0.3到10000psi 。3051t型壓力變送器工作原理：工作時，高、低壓側的隔離膜片和灌充液將過程壓力傳遞給灌充液，接著灌充液將壓力傳遞到傳感器中心的傳感膜片上。3051壓力變送器傳感膜片是一個張緊的彈性元件，其位移隨所受壓而變化（對于3051gp壓力變送器，大氣壓如同施加在傳感膜片的低壓側一樣）。3051ap絕壓變送器，低壓側始終保持一個參考壓力。傳感膜片的最大位移量為0.004英寸（0.1毫米），且位移量與壓力成正比。兩側的電容極板檢測傳感膜片的位置。傳感膜片和電容極板之間電容的差值被轉換為相應的電流，電壓或數字hart（高速可尋址遠程發送器數據公路）輸出信號。
