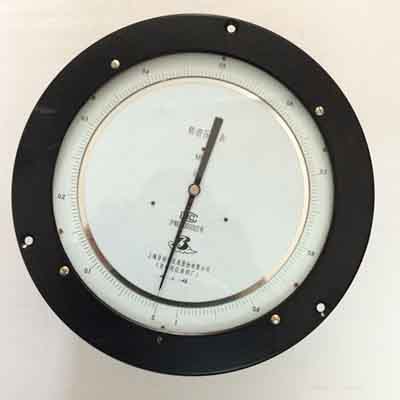

□YB-251級精密壓力表主要技術指標
精確度等級：0.25
測量范圍：（Mpa） 0-0.1；0-0.16；0-0.4；0-0.6；0-1；0-1.6；0-2.5；0-4；0-6。
使用環境條件：0-40℃，相對溫度不大于80%，也可在-30-50℃的任一恒定溫度條件下使用。
溫度影響：使用環境溫度如偏離20±2℃時，誤差變化不大于0.25%/10℃。
|
型號 |
表蓋公稱直徑 |
D0 |
D1 |
d0 |
重量kg |
|
YB-251 |
250 |
272 |
290 |
6.5 |
3 |
|
YB-201 |
200 |
215 |
230 |
5.5 |
2 |
□YB-251級精密壓力表結構原理
儀表由測量系統、指示部分和表殼部分等組成。
測量系統--------由接頭、彈簧管和齒輪傳動機色等組成。在被測介質的壓力作用下，使彈簧管的末端（自由端）相應地產生位移，借助連桿組帶動齒輪傳動機構中的扇形齒輪產生角位移，而使齒輪軸得以偏轉------傳給指示部分。
指示部分-------由分度盤、鏡面（YB-201型不帶鏡面）和指針等組成。由指針將齒輪軸的偏轉值相應地在分度盤上指示出被測介質的壓力值。
表殼部分--------由表蓋、表玻璃和罩殼等組成。表蓋的下端設有供調整零裝置，以保持零值和讀數的準確性。
