摘 要: 隨著科研生產中差壓變送器準確度等級越來越高，量程范圍越來越小，現行 JJG 882 －2004《壓力變送器檢定規程》已不能很好地解決差壓變送器計量與使用中量值傳遞的相關問題，對差壓變送器小量程范圍感壓口余液影響、壓力真空量程范圍測量影響兩個問題進行了試驗研究。試驗結果顯示，如果不能剔除因差壓變送器小量程范圍感壓口余液影響引入的誤差，將會對測量結果產生較大的測量不確定度，尤其對于高精度差壓變送器影響更為明顯，造成測量誤差超出最大允許誤差;差壓變送器壓力真空量程范圍影響同樣是一個需要明確認識的測量問題，正確使用和計量是保證壓力真空量程范圍差壓變送器輸出量值準確的唯一途徑。為使差壓變送器更好地配合實際科研生產，保證其量值傳遞準確可靠，有必要對差壓變送器的計量和使用制定更明確的規程規范，以對其進行指導。
0 引言
差壓變送器的計量和使用存在較多問題，尤其是測量范圍越小的差壓變送器，問題越明顯，如不在零位、零位回程誤差超差、如何測量壓力真空范圍等。現行的 JJG 882 － 2004《壓力變送器檢定規程》(以下簡稱《規程》)中也沒有涉及這些問題。本文以使用廣泛的二線制差壓變送器為例，對感壓口余液影響、壓力真空范圍測量影響兩個問題進行分析研究。
1 差壓變送器原理

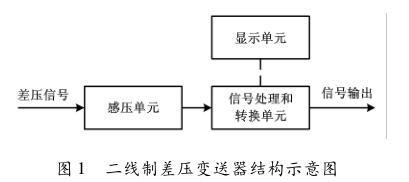

二線制差壓變送器通常主要由感壓單元、信號處理與轉換單元以及顯示單元(有些變送器不包含)組成，其結構如圖 1 所示。通常在使用、計量過程中，其供電電壓默認為 24 VDC(銘牌顯示供電電壓一般包含有 24 VDC 直流電壓)，其輸出信號為 4 ～20 mA。

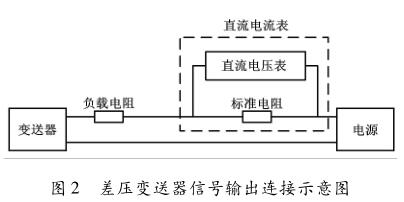

在使用或計量過程中，變送器的信號輸出連接方式如圖 2 所示。在計量過程中，有時會用過程儀表校驗器替代電源、直流電流表部分。

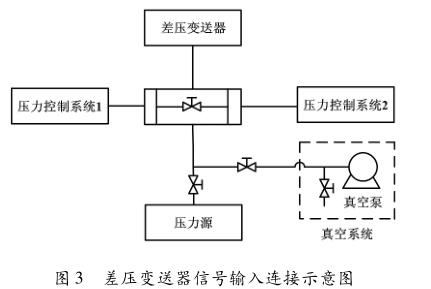

在使用或計量過程中，差壓變送器輸入連接如圖 3 所示。
在計量過程中，往往會將壓力控制系統 1 選擇直接通大氣。而在使用過程中只有壓力控制系統 1、壓力控制系統 2，沒有壓力源部分。
2 差壓變送器計量
根據《規程》要求，逐項完成計量檢定，在規定的環境條件下完成外觀、密封性、絕緣電阻、絕緣強度、基本誤差、回程 誤差、靜 壓 影響等 計 量檢 定 項目，密封性和絕緣強度可僅在首次檢定中進行。靜壓影響也在首次檢定中進行，后續檢定在必要時應進行檢定。
這里僅對計量過程中的幾個容易出現的問題進行介紹。
①檢定點的選擇。檢定點應按量程基本均勻分布，一般應包含上限值、下限值(或其附近輸入量程10%以內)，不少于 5 個點;準確度等級優于 0． 1 級的變送器，檢定點應不少于 9 個點。
②每個檢定的理論輸出值 A i 的表達式為:
式中:P i 為第 i 個檢定點的壓力值;P 0為下限點的壓力值;P max 為上限點的壓力值。由式(1)可知，當量程已知，每個檢定點的理論輸出值都可計算。
3 測量結果影響因素研究
3． 1 感壓口余液影響
差壓變送器計量時，發現零位誤差較大，其他測量點的數據都沒有問題。仔細觀察后，發現有一個壓力端口內(感壓單元) 或兩個壓力端口內存在液體，主要原因是此差壓變送器用于液體介質測量，感壓單元上附著有數量不等的液體，且此差壓變送器的量程較小。
為了避免因這種現象的誤導而引入測量不確定度、造成變送器零位示值超差，需要在計量檢定前通過使用揮發性強的清洗液清洗兩個端口，靜置一段時間再次測量零點。
當檢定介質為液體時，變送器計量檢定過程中，某差壓變送器的測量數據如表 1 所示。
測量結果的第一次上行程零點值與第一次下行程零點輸出值之間的回程誤差較大，且第一次下行程零點值與第二次上行程、下行程零點輸出值較為接近，但其他檢定點的輸出值都比較接近。
這種情況的發生主要是由于第一次測量與第二次測量為連續測量，變送器 L 端通大氣，H 端與壓力源連接，壓力源的介質為液體造成的。L 端通大氣作為差壓變送器的零位，H 端與壓力源連接，當壓力源卸壓到零點時，在 H 端感壓單元上還附著有部分液體，所以 H 端的壓力不是通大氣所得到與 L端相同的零點，且此差壓變送器的測量范圍較小造成了這一現象。這有可能會誤導對此變送器的最終檢定結果。
為了避免因這種現象的誤導而造成的此變送器零位示值超差或來回差超差的結論。通過使用揮發性強的清洗液清洗 H 端后，靜置一段時間，再次測量零點的方法解決。得到準確的下行程零點值，對此變送器的檢定結果作出準確判定。
同樣的問題也在實際科研生產中發生，有些差壓變送器被用作普通變送器來測管道內液體的壓力(L端通大氣，H 端接管道測壓口)。當管道內壓力為零時，變送器顯示不為零，所以就造成一些誤讀，如管道內未完全卸壓、差壓變送器損壞、再讀數時修正減去零位的示值為最終的讀數等。
3． 2 壓力真空范圍測量影響
計量工作人員比較熟悉( －100 ～100)kPa 量程的壓力計量器具，送檢中此類器具的測量范圍一般為( －90 ～100)kPa。計量工作人員對( － 200 ～ 200)kPa量程的壓力計量器具也不會陌生，此量程范圍在表壓和絕壓層面是不存在的，但是在差壓領域卻是一個存在的量程范圍。此量程范圍差壓計量器具的計量也顛覆了之前約定俗稱的差壓變送器的計量理念，而關于這一方面的內容在《規程》中沒有明確的要求。
