數字壓力校驗儀包括壓力源(數控液壓/氣壓系統)、數字式壓力傳感器、圖像處理系統、檢定軟件、計算機和打印機等。測量儀器的測量不確定度評定一直是困擾工程技術人員的難題，因為不同的人、不同的知識和工作領域有著不同的評定方法，得出不同的測量不確定度值，因此，測量不確定度沒有最準確，只有更全面、更準確。數字壓力校驗儀是一種用于科研、生產中的較為準確可靠的壓力測量設備，是我們航空維修領域較為先進的壓力測量設備，因此，準確全面地對數字壓力校驗儀校準精密壓力表測量結果進行不確定度評定顯得很重要。

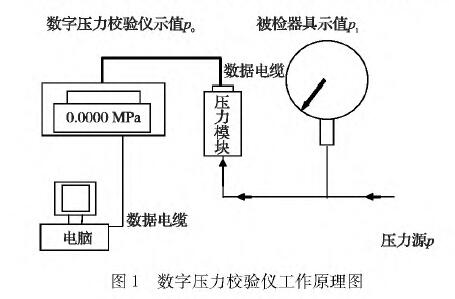

數字壓力校驗儀的組成及工作原理如圖l所示。

          ①被測量對象為精密壓力表，測量范圍為0～25MPa，準確度等級0．4級，最小分辨力0．2 MPa；②數字壓力校驗儀，測量范圍為0～25 MPa，準確度等級0．05級，最小分辨力0．001 MPa；③測量環境條件溫度19。(2，相對濕度70％RH。

3數學模型
          將精密壓力表與數字壓力校驗儀連接，采用直接比較法，被測量壓力儀表的示值誤差6為
6=Pl—P2 (1)
式中：6為精密壓力表示值誤差；P。為檢定點精密壓力表示值，MPa；Pz為標準數字壓力校驗儀示值，MPa。數字壓力校驗儀的壓力數據采樣后，通過對記錄數據用公式(1)進行計算后，判斷該被測量壓力儀是否合格。

數字壓力校驗儀的原理

          壓力校驗儀采用數控壓力源自動加壓，通過高精度數字式壓力傳感器獲取標準壓力值，利用計算機攝像處理系統識別壓力表讀數，按照相應的壓力儀表檢定規程，計算各項誤差值并作出檢定結論。
　　計算機在接受“開始檢定”命令后，向數控壓力源發出檢定命令，數控系統精確控制系統壓力到達所需的壓力點，然后將標準壓力值傳輸?shù)接嬎銠C(jī)，計算機通過圖像處理系統拍攝并識別壓力表讀數，然后電控輕敲頭模擬人手敲擊被檢表（按照規程要求），再識別一次被檢表的讀數，識別結果同高精度壓力傳感器的標準壓力值相比較計算，得出壓力儀表的各項示值誤差。
