[摘要] 差壓式變送器已在企業自動化生產過程中得到了非常廣泛應用，同時也在自動控制系統中發揮著非常重要的作用。
1 差壓式變送器的工作原理
壓差式變送器的主要工作原理是：通過雙側導壓管的差壓直接作用于變送器傳感器雙側隔離膜片上，通過膜片內的密封液傳導至測量元件上，測量元件將測得的差壓信號轉換為對應的電信號傳遞給轉換器，經過放大等處理變為4～20m A D C 的標準電信號輸出。
2 差壓式變送器的調校安裝
2.1 調校差壓變送器所需的環境和設備
差壓變送器的調校應在環境溫度應該在常溫下以及空氣濕度適中的室內進行。調校時主要需要的主要測量裝置為：電源：要求穩定的電源（24V D C），壓力計：要求精密數字，數字萬用表、250Ω標準電阻，導線若干：具有良好的導電性能。
2.2 調校步驟
1） 首先要把電源接好，使用兩根導線持續給差壓式變送器供電，同時在回路里串聯一個250Ω標準電阻。
2） 使用壓力計所配套的塑料管將變送器的導壓孔的正壓側與精密數字壓力計的出壓孔相連接，使導壓孔的負壓側和大氣相通，不能出現漏壓現象。
3） 將數字萬用表打到m A 檔，將萬用表表筆的正、負端和變送器的輸出電流測量端進行連接。
4） 變送器里的隔膜片與水平面平行。
5） 通過壓力計給變送器的正壓側加壓與變送器滿量程相等的壓力，并調整滿度定位器，使萬用表的讀數為20m A D C。
6） 泄壓完畢后，調整零位定位器，使萬用表的讀數為4m A D C。
7） 根據以上步驟進行多次調校，保證變送器的回差在變送器的精度之內。
2.3 差壓式變送器的安裝
1） 接線腔連接：變送器采用的是二線制傳輸，信號線即為電源線。變送器通過電纜與電源和負載構成回路，使用的電纜屏蔽層連接到接線端子的地端。
2） 壓力過程連接：變送器的安裝方式通常是采用安裝管加支架，安裝時應保證正負引壓口應處于同一水平線。
3） 導壓管連接：變送器導壓管通常為垂直或傾斜排布，如果是水平排布時要有適度的傾斜，主要原因是避免介質殘留在管道內。
2.4 變送器的啟用
變送器的啟用步驟如下：
1） 首先要對壓力回路進行檢查，保證通暢且無泄露。
2） 要對所有閥門進行檢查，使之都處于關閉狀態。
3） 正負側引壓閥全部打開，使流體進入引壓管路。
4） 三閥組平衡閥全部打開，再緩慢打開三閥組的正側截止閥，當流體進入變送器測量部位后再關閉正側截止閥，檢查過程壓力回路是否有泄漏。
5） 壓力過程無問題后，開始對變送器進行零點調整。
6） 整個程序調試完成無問題后，可平衡閥進行關閉，并緩慢打開正負側截止閥，使變送器進入正常工作狀態。
3 常見的故障處理
3.1 觀察法
主要是觀察回路的外部是否損傷、線路是否有脫落、導壓管有無泄漏、回路是否過熱及供電開關是否正常等。
3.2 檢測法

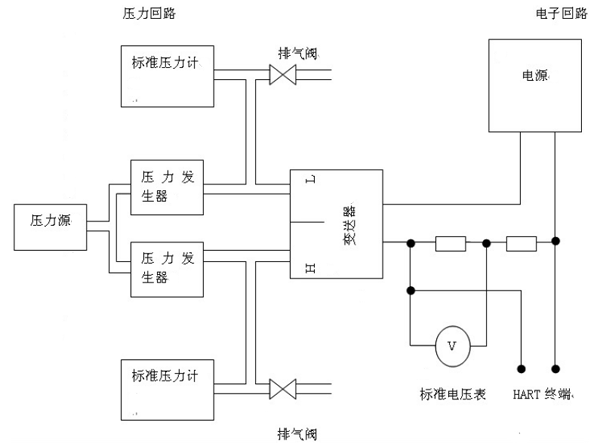

圖中H 為變送器正壓側，L 為負壓側，檢測過程中，應使變送器固定，且正負引壓口內處于同一水平線上。大多情況下只需對正壓側進行檢測。
3.3 清洗法
根據變送器在生產中使用在不同介質，要定期對測量部位進行清洗，以保證測量的準確性。測量部位的拆卸清洗方法為：首先要擰下排液芯、排液盲塞、排液螺釘，再擰下裝夾容室法蘭的四對螺釘螺母，最后取出容使法蘭，主要是對膜盒和容室法蘭進行清洗。
4 結束語
以上我們談了差壓變送器的工作原理、調校方法和常見的故障分析方法，實際上，由于壓力變送器與差壓變送器測量應用上的相通性原因，本文中有些方法也同樣適用于壓力變送器的安裝和故障診斷。
