氧氣壓力變送器

來源：作者：

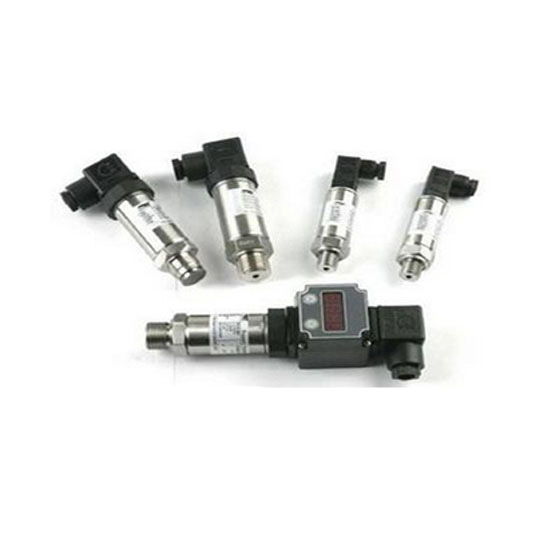

氧氣壓力變送器

該系列氧氣壓力變送器采用國際先進的高精度高穩定傳感器，配以ASIS高性能放大電路，經過數千次疲勞沖擊，高，低溫循環老化及精密的數字溫度補償工藝，再經過不銹鋼全封焊（激光焊接）精制而成。

高質量的傳感器，嚴格的校驗工藝，及完善的裝配工藝確保了該產品的優異品質。特別適合用于對液壓、氣壓等介質的壓力進行測量，甚至用于惡劣環境如污水、蒸汽、輕度腐蝕性、氣體測量。砌底解決客戶的各種需要。

別名：真空傳感器,真空變送器，負壓傳感器，負壓變送器，正負壓傳感器,正負壓變送器，風壓傳感器，風壓變送器，氣壓傳感器，氣壓變送器

氧氣壓力變送器，PTB708/4-20mA氧氣壓力變送器除具遠程通訊功能外，還具有內部量程和調零按扭，便于現場重新調整量程和零件。變送器的輸出有線性或開方，均可通過軟件實現。此外，該系列儀表可以在4-20mA傳輸信號上疊加一個數字通訊信號進行查詢和診斷，然而又不中斷過程輸出信號，可在控制室對變送器進行遠程查詢和重新組態，

氧氣壓力變送器,PTB708/4-20mA氧氣壓力變送器產品特點

1．完整的測量范圍：0-0.15kPa～42MPa, 多種選擇、應用靈活，可以滿足絕大部分用戶的需求。

2．結構小巧、堅固、抗振。一體化接線盒和本機零點和量程調整和LCD顯示組態按鈕，使安裝、校驗和運行簡化。

3．在變送器殼體上設計了非接觸式地零點、量程調整和LCD液晶顯示參數組態按鈕，便于現場調整零點和量程及設置所需的現場顯示參數。

4．采用固體、插接式印制線路板、模塊化結構，有助于故障檢修及減少備件庫存示參數。

5．阻尼可調，提高了用戶的可選擇性。

6．智能電路，方便用戶操作。

7．具有獨立抗電磁干擾電路和軟件抗干擾設計，提高了產品的可靠性。

8．內部具有測量溫度參數傳感器，提高了變送器環境溫度影響補償性能，由于該傳感器與被測介質直接接觸，所以同時可獲得與傳感器所接觸的介質的溫度信息。

9．變送器配置的現場數字顯示表可以直接顯示測量壓力值、輸出模擬電流值、被測壓力對應設定量程的百分比值、傳感器本體與其被接觸介質的溫度值。本項技術己申請專利。

10．變送器提高了故障恢復能力，大大減少了變送器維護工作量。

11．LCD液晶顯示表采用多參數循環顯示方式工作。

12．具有HART協議遠程通訊功能，在實現壓力測量的同時，增加了傳感器本體與被接觸介質的溫度檢測功能，為用戶提供了更多的現場工況信息，有利于用戶提高過程控制的效果。

13．具有全金屬密封的差動電容壓力傳感器的δ室結構創新設計，使差壓（壓力）和溫度測量實現了重大改進和良好的穩定性。

氧氣壓力變送器選型編碼表(如條件允許更換為選型參照)

3151系列代碼

變送器選型代碼

選用項

測量類型

表壓力變送器

推薦使用量程（kPa）

0-1～7.5

0-4～40

0-20～200

0-70～700

0-210～2100

0-700～7000

0-210～21000

0-420～42000

輸出信號型式

4～20mA直流信號＋HART協議數字信號(單參數)

選用

4～20mA直流信號＋HART協議數字信號(多參數)

工業以太網協議的數字量信號

FF基金會現場總線協議的數字量信號

Profibus－PA協議的數字量信號

與測量介質接觸的部件材料

316L SST              傳感器隔離膜片、
316 SST                流程法蘭、泄放閥、選用接頭
氟碳橡膠               接液"O"形密封圈

選用

哈氏合金C-276       傳感器隔離膜片、
316 SST                流程法蘭、泄放閥、選用接頭
氟碳橡膠                接液"O"形密封圈

鉭材料                   傳感器隔離膜片
316SST                 流程法蘭、泄放閥、選用接頭
氟碳橡膠                接液"O"形密封圈

流程法蘭接頭型式

1/4－18 NPT 內螺紋

選用

T&nbsnbsp;

1/2－14 NPT 內螺紋

帶一個遠傳裝置（正壓側）

帶一個遠傳裝置

顯示器件型式

M20

指針顯示，0～線性刻度
（輸出4～20mA的變送器可選）

選用

LCD（液晶）顯示，可設置循環或固定顯示壓力、溫度、電流、百分比與測量工程量單位等多種模式。

M28

OLED顯示，中文顯示界面
（回路增加壓降≤6.5V）
同時顯示壓力、溫度、電流、百分比與測量工程量單位。

M30

LED數字顯示百分比量程
（4～20mA回路增加壓降≤3V）

M32

LED數字顯示，可按需設定
（4～20mA回路增加壓降≤3V）

安裝支架型式

彎支架管裝2″管

選用

彎支架板裝

平支架管裝2″管

防爆型式

ExdⅡCT6（隔爆型）

選用

ExiaⅡCT6（本安型）

抗電源干擾型式（本安防爆型不能用）

安裝內置式電源隔離模塊

選用

引壓接頭

C12

一端為1/2-14NPT螺紋，另一端為外徑14mm,內徑6mm連接管，用于與其它管道焊接，兩端為可拆卸式螺紋連接。

選用

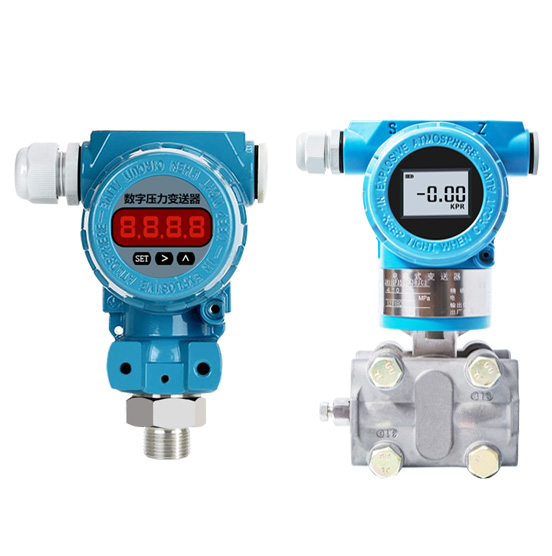

上一篇文章：SSTCC系列智能壓力變送器
