本PM10系列壓力變送器系引進英國技術而制造，適用于工業過程中測量多種流體介質的壓力，將壓力參數轉換成二線制4～20mA DC的標準直流信號輸出，以便于與相應的顯示儀等檢測裝置配套使用，實現對壓力的自動檢測和控制。

         PM10/IP68潛水型壓力變送器可作為投入式液位計使用。

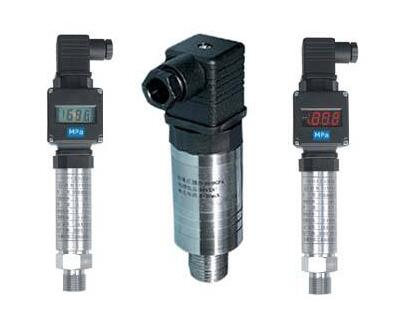

         PM10/LCD液晶顯示壓力變送器是一種二線制4～20mA DC電流輸出信號且能現場顯示壓力值的變送器，三位半顯示，顯示精度0.5級，電源電壓17～36V DC

         在普通型壓力變送器的基礎上，發展了多種擴展產品，如充水銀的隔膜式高溫熔體壓力變送器，帶散熱管的變送器等。

PM10系列壓力變送器功能特點

       高精度0.15級，0.3級

       測量范圍10Kpa至60Mpa系列表壓及絕對壓力

       耐振，抗射頻電磁干擾

       抗過載和抗沖擊

       接觸介質部分為哈氏合金和不銹鋼

       超小型、耐潮濕、安裝簡便

       二線制（4～20mA）輸出信號

       可提供多種型式的電氣和壓力接口

       可提供投入式液位計;本質安全型;船用型

PM10壓力變送器選型表

       PM10/LED發光管顯示型，三位半顯示，顯示精度為05級，三線制供電，電源24V，150mA。

       PM10/0～10Ma,供電電源220V,輸出信號0～10mA，可與DDZ-Ⅱ型儀表配套使用。

PM10系列壓力變送器結構原理

       PM10壓力變送器是一種固態變送器，采用先進的微機械刻蝕加工工藝制成的硅膜片上擴散四個電阻形成四臂式惠斯登電橋組成壓阻式力敏器件，器件在激勵電壓作用下，將被測量壓力作用在硅膜片上形成的應力轉換成與被測壓力成正比的電壓輸出信號。

       硅應變膜片用玻璃作襯底，用靜電液壓焊接在玻璃和金屬密封支架上，再焊上C276哈氏合金隔離膜片，并經充硅油作傳壓介質，形成完整的基芯組件。被測介質作用下隔離膜片上再經硅油傳遞壓力硅應變膜片上，則保證了儀表穩定性及擴展被測介質的適應能力。

       先進的固態化元件所設計的二線制4～20mA輸出的電子放大器以及溫度補償器而組成的電路板，置于316L不銹鋼外殼內，并灌注硅橡膠，保證了抗震動，抗沖擊和耐潮濕性能。

       PM10壓力變送器的電子線路設計有反向二級管，穿心式電容及壓敏電阻器，從而獲得高性能的反向極性和過電壓保護以及抗射頻抗電磁干擾性能。

       PM10壓力變送器是建立在成熟工藝和先進的硅力敏元件及電子技術基礎上的小型，堅固的壓力變送器。使產品能嚴格按照工業過程要求，為用戶提供高精度高穩定性的小型壓力變送器。

PM10系列現場顯示小巧型壓力變送器主要技術指標

        801201254 Mpa4×1.5、M20×1.5等316不銹鋼陽螺紋接頭密封墊圈。

        本質安全型（選擇項）：PM10壓力變送器與德國P+F公司生產和E488、EX或E488/EX-R齊納安全柵或上海自動化儀表五廠的LB801和LB801R齊納安全柵配套使用，可構楊本質安全防爆系統，經國家儀器儀表防爆站進行防爆試驗和審核，其防爆性能符合GB3886.1-83或GB3836.4-83標準規定的要求，變送器防爆標志為ExiaⅡCT4（使用環境溫度小于80℃），防爆合格證號為GYB99423。

        船用型（選擇型）：PM10-C船用壓力變送器獲中國船級社ZC認可，認可編號：SHT94710042
