天然氣流量計

天然氣流量計多數選用智能旋進旋渦流量計，還有某些情況用渦街流量計和質量流量計。仕樂克儀表專業生產旋進旋渦天然氣流量計，非�？孔V的天然氣流量計廠家，價格咨詢電話4000-118-588.

SLK-HLUX系列旋進旋渦天然氣流量計采用最新微處理技術,具有功能強、流量范圍寬、操作維修簡單,安裝使用方便等優點,主要技術指標達到國外同類產品先進水平。廣泛應用于石油、化工、電力、冶金煤炭等行業各種氣體計量。西安市仕樂克儀表是專業的旋進旋渦流量計廠家，歡迎新老客戶前來咨詢旋進漩渦流量計價格。

天然氣流量計工作原理

流體通過螺旋形導流葉片組成的旋渦發生體后，流體被迫繞旋渦發生體中心劇烈地旋轉，形成旋渦流。旋渦流加速，沿流動方向經縮徑段，流動強度增強。當旋渦流進入擴散段后，在導流體回流的作用下，該旋渦產生二次旋轉運動，即旋渦進動。二次旋渦進動的頻率與流量成正比。當流量計設計得當時，在很寬的流量范圍內，旋渦的頻率與流量成線性關系。該頻率由壓電傳感器檢測，由流量積算儀進行運算和處理。

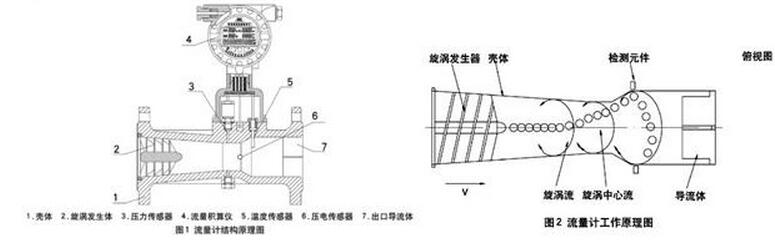

旋進旋渦天然氣流量計結構組成與工作原理圖

智能旋進旋渦天然氣流量計主要特點:

1．內置式壓力、溫度、流量傳感器，安全性能高,結構緊湊，外形美觀。

2．就地顯示溫度、壓力、瞬時流量和累積流量。

3．采用新型信號處理放大器和獨特的濾波技術，有效地剔除了壓力波動和管道振動所產生的干擾信號，大大提高了流量計的抗干擾能力，使小流量具有出色的穩定性。

4．特有時間顯示及實時數據存儲之功能，無論什么情況，都能保證內部數據不會丟失,可永久性保存。

5．整機功耗極低,能憑內電池長期供電運行,是理想的無需外電源就地顯示儀表。

6．防盜功能可靠，具有密碼保護,防止參數改動。

7．表頭可180度隨意旋轉，安裝方便。

天然氣流量計技術參數：

公稱通徑 DN25-DN200

適用介質氣體，天然氣，沼氣，液化氣

精度等級 1.0% 、1.5%

工作壓力 PN1.6MPa 、 PN2.5Pa 、PN4.0MPa特殊規格訂貨時請注明

介質溫度 -20～80℃

環境溫度 -30～60℃

相對濕度 5%～95%

大氣壓力 86KPa～106KPa

標準狀態條件 P=101.325kpa，T=293.15K

溫壓補償用戶選定

電源外電源：24V DC，內電源：3.6V鋰電池

消耗功率外電源：<1W ，內電源：<0.3mW鋰電池可用二年以上

輸出信號頻率信號，4-20mA電流信號：對應流量Q～Qmax，20mA對應流量可由用戶自己設定

通訊 RS485通訊、Modbus通訊，可傳輸瞬時流量、累積流量計、壓力和溫度參數

顯示器顯示瞬時流量、溫度、壓力、累積流量計

傳感器材質鋁合金殼體（PN≤1.6Mpa），不銹鋼外殼（PN≤4.0Mpa）， PN>4.0Mpa為特殊規格請在訂貨時注明

安裝方式法蘭連接

防爆標志 ExdIIBT4

防護等級 IP65

天然氣流量計的選型表

代號	口徑	流量范圍m3/h
SLK-HLUX-25智能旋進旋渦流量計	DN25	2．5～30
SLK-HLUX-32天然氣流量計	DN32	4．5～60
SLK-HLUX-50	DN50	10～150
SLK-HLUX-80	DN80	28～400
SLK-HLUX-100	DN100	50～800
SLK-HLUX-150	DN150	150～2250
SLK-HLUX-200	DN200	360～3600
	代號	功能1
	N	無溫壓補償
	Y	帶溫壓補償
		代號	輸出型號
		F1	4-20mA輸出（二線制）
		F2	4-20mA輸出（三線制）
		F3	RS485通訊接口
			代號	功能2
			E1	1.0級
			E2	1．5級
			T	常溫
			P1	1．6Mpa
			P2	2．5Mpa
			P3	4．0Mpa
			D1	內部3.6V供電
			D2	DC24V供電
			B1	不銹鋼
			B2	鋁合金

天然氣流量計的通徑與流量范圍

公稱通徑DN（mm）	類型	流量范圍（m3/h	工作壓力（MPa）	精確度等級	重復性
20		1.2-1.5	1.6 2.5 4.0 6.3 10 16	1.0 1.5	≤2.5MPa 鋁合金 ≥4.0MPa 不銹鋼小于基本誤差限絕對值1/3
25		2.5-30
32		4.5-60
50	A型	10-150
50	B型	6-75
80	A 型	28-400
80	B型	18-200
100	A型	50-800
100	B型	40-60
150	A型	150-2250	1.6 2.5 4.0
150	B型	100-1200
200		360-3600

天然氣流量計的通徑規格尺寸

公稱通徑 DN（mm）	公稱壓力（MPa）	外形尺寸（mm）		表體材質		重量（kg）
公稱通徑 DN（mm）	公稱壓力（MPa）	表體長度L	高度H	不銹鋼	鋁合金	重量（kg）
20	1.6/2.5/4.0	180	347	√		5
20	6.3、10、16	180	357	√
25	1.6/2.5/4.0	200	367	√		7
25	6.3、10、16	200	378	√		10
32	1.6/2.5/4.0	230	383	√		9
32	6.3、10、16	230	402	√		12
50	1.6/2.5/4.0	230	403	√		11
50	6.3、10、16	260	421	√		14
80	1.6	330	438		√	11
	2.5/4.0	330	438	√		18
	6.3、10、16	330	446	√		21
100	1.6	410	468			14
	2.5/4.0	410	475	√		18
	6.3、10、16	410	483	√		33
150	1.6	585	542		√	21
	2.5/4.0	585	549	√		52
	6.3	585	572	√		72
200	1.6	700	618		√	41
	2.5	700	626	√		117
	4.0	700	634	√		127
