概述

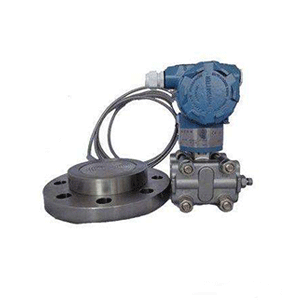

     SLK3051DP智能遠傳差壓變送器為了適應不同的需求，SLK3051DP遠傳壓力變送器具有多種形式的遠傳裝置方式，主體結構與差壓變送器相同，廣泛應用于石油、化工、電力、食品、造紙、市政工程等行業。當差壓變送器與被測設備之間用毛細管連接即成為帶遠傳差壓變送器，是一種通過安裝在管道或容器上的遠傳裝置來感受被測壓力，該壓力經毛細管內的灌充硅油(或其它的液體)傳遞至變送器的主體，然后由變送器主體內的δ室和放大線路板，將壓力或差壓轉換4～20mA.DC信號輸出，與符合HART協議的手操器配合,可以相互通訊，進行設定和監控。

1、高溫下粘稠介質

2、易結晶的介質

3、帶有固體顆粒或懸浮物的沉淀性介質

4、強腐蝕或劇毒性介質

5、可消除導壓管泄漏污染周圍環境現象的發生；可免去采用隔離液時，因測量信號的不穩定，需要經常補充隔離液的繁瑣工作。

6、連續精確測量界面和密度

7、遠傳裝置可避免不同瞬間介質的交混，從而使測量結果真實地反映過程變化的實際情況。

8、衛生清潔要求很高的場合

9、如食品、飲料和醫藥工業生產中，不僅要求變送器接觸介質部位符合衛生標準，并且應便于沖洗，以防止不同批量介質的交叉污染。

SLK3051DP智能遠傳差壓變送器特點 ：

  1、逐臺進行模擬“在線運行”考核，保證變送器在極限環境溫度、介質溫度和工作壓力(包括正壓或真空)下，穩定而可靠地工作。

2、采用“動態型面”遠傳膜片結構，超載后膜片不會受損；長期工作后精度不會發生變化。

3、選用全熔焊和剛性密封結構的灌充系統，根除了漏油現象的發生。

4、設計新穎的毛細管結合部件，使毛細管得到可靠的保護，在現場使用不易折斷。

5、品種、形式和尺寸多樣的遠傳裝置，以及豐富的灌充液種類，可以滿足各種不同場合的測量需要。

6、可提供各種特殊需要產品，包括高溫、高真空、快響應和不等長毛細管(差值≤4.5米)遠傳差壓變送器。

SLK3051DP智能遠傳差壓變送器性能參數：

輸出信號：4～20MA.DC二線制(模擬)

二線制4～20mA直流信號上疊加數字信號，自定義選擇線性或開方輸出。(智能)

供電電源：12～45V.DC

負載特性：

電源影響：<0.005%輸出量程/V

負載影響：電源穩定時，無負載影響。

測量精度：調校量程的±0.1%，±0.2

(標配精度為±0.2%，其他精度需要注明。)

量 程 比：10：1或100比1

阻 尼：通�？稍�0.1～16秒之間可調，當灌充惰性液或帶遠傳裝置時，時間常數會增大。

啟動時間：<2秒，不需預熱

工作環境：環境溫度 -29～93℃(模擬放大器)

　　　　　　　　　　-29～75℃(數字/智能放大器)

　　　　　　　　　　-29～65℃(帶顯示表頭)

　　　　　環境濕度 0～95%

防護特性：防護能力 IP65

防爆類型：隔爆型 Exd II BT4-6

　　　　　本安型 Exia II CT5

靜壓影響：零位誤差：±0.5%最大量程限值，對于32MPa在管道壓力下通過調零給予校正。

電磁輻射影響：0.05%最大量程值，接受輻射頻率27～500MHz，試驗場強3V/m。

指示表(%)：液晶數顯 精度±0.2%

振動影響：任何方向200Hz振動時，±0.05%/g。

安裝位置：膜片未垂直安裝，可能產生小于0.24KPa的零點誤差，但可通過調零來修正。

重 量：3.9Kg(不包括附件)

注：

① 遠傳壓力變送器的靜壓還取決于選定法蘭的規格。

② 遠傳裝置的工作溫度，由所選擇的灌充液種類確定。

③ 遠傳差壓變送器的介質溫度影響是指兩側的遠傳裝置由室溫開始同時受到相同的溫度作用，所產生的輸出變化。

④ 靜壓和溫度影響，均是在最大量程時測得。

⑤ DP型遠傳差壓變送器兩側的毛細管最大長度為7.5米，兩側長度差為4.5米。

遠傳壓力變送器分類：

平法蘭遠傳差壓變送器

凸法蘭式遠傳差壓變送器

扁平式遠傳差壓變送器

螺紋安裝式遠傳差壓變送器

衛生式遠傳差壓變送器

遠傳壓力變送器選型表

注：1、選用量程代號3時，必須配用通徑為4"法蘭。2、遠傳裝置PFW、EFW、RTW、SSW可選量程代號3、4、5、6。3、遠傳裝置RFW可選量程代號7、8

注：代號N、W用于有嚴格衛生要求的場合，可避免灌充液泄漏對工藝介質造成污染。

注：1.兩側等長毛細管用二位數表示。2.兩側不等長細管用四位數表示，前二位表示高壓側長；后二位表示低壓側長。3.不等長毛細管的長度差≤4.5米。4."00"表示該側毛細管，采用一般導壓管引壓來平衡靜壓。
